供应高压试验变压器
| 价 格： | 面议 | |
| 型号/规格： | ZSYD | |
| 品牌/商标： | 中试高测 |
试验变
ZSYDC超轻型试验变压器
执行标准
JB/T9641-1999《试验变压器》
产品优势
全数字式升压，体积小重量轻，比同容量的传统设备轻几十倍
产品简介
超轻型试验变压器又称试验变压器。超轻型试验变压器是依据《试验变压器国家标准》、行业标准《JB/T9641-1999》国家电力部门核实通过的一种电力检测仪器。超轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合主要适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验。以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。
产品别名
超轻型高压试验变压器，试验变压器，高压试验变压器，工频耐压仪
产品特点
1、全中文界面，操作简单明了，读数清晰，直观。
2、轻触式面板按键操作，所有功能都可通过按键设定。
3、采用第五代IPM专用模块、电压，电流，保护电流，时间设定四组数据同屏显示。
4、全数字式升压，摒弃了传统的调压器升压方式。
5、按键直接设定电流，电压，保护电流方便快捷。
6、单一按键，可轻松实现电压的交流，直流两种显示方式。
7、安全的接地保护功能，自动识别地线是否连接牢靠。
8、具有声光报警功能、从而有效地保证了人身安全。
9、时间全电脑控制，停止条件可任意设定，可设定时间范围1秒～100分钟。
10、体积小重量轻，比同容量的传统设备轻几十倍。
11、高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
12、油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
13、超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。
产品参数
dzsc/19/3814/19381485.jpg
1、空气相对湿度：当空气温度为＋25℃时，相对湿度不超过90%。
2、超轻型试验变压器使用时应使其输入电压逐渐升高，并且应有可靠的保护措施。
3、电源电压的波形：电源电压的波形为实际上的正弦波，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
4、安装场所：安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其它爆炸性介质，严重震动的场所。
5、环境温度：气温＋40℃，日平均气温＋30℃，年平均气温＋20℃，气温－5℃（户内式），－25℃（户外式）。
6、海拔高度：变压器安装地点的海拔高度不超过1000m。当海拔超过1000m时，变压器的外绝缘分级按2500m（大于1000m到2500m）及4000m（大于2500m到4000m）两级。
电力设备交流耐压试验
为什么要对电力设备做交流耐压试验?交流耐压试验有哪些特点?交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法。试验变压器
电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，标准油杯用于绝缘油的耐压试验时盛油。其中包括整体劣化和部分劣化，形成缺陷。例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部的缺陷。各种预防性试验方法，各有所长，均能分别发现一些缺陷，反映出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，作为安全运行的保证还不够有力。
直流耐压试验虽然试验电压比较高，能发现一些绝缘的弱点，但是由于电力设备的绝缘大多数都是组合电介质，在直流电压的作用下，其电压是按电阻分布的，所以使用直流做试验就不一定能够发现交流电力设备在交流电场下的弱点，例如发电机的槽部缺陷在直流下就不易被发现。
交流耐压试验符合电力设备在运行中所承受的电气状况，同时交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，所以这种试验已成为保证安全运行的一个重要手段。但是由于交流耐压试验所采用的试验电压比运行电压高得多，过高的电压会使绝缘介质损失增大、发热、放电，会加速绝缘缺陷的发展，因此，从某种意义上讲，交流耐压试验是一种破坏性试验。 在进行交流耐压试验前，必须预先进行各项非破坏性试验，如测量绝缘电阻、吸收比、介质损耗因数tgδ、直流泄漏电流等，对各项试验结果进行综合分析，以决定该设备是否受潮或含有缺陷。若发现已存在问题，需预先进行处理，待缺陷消除后，方可进行交流耐压试验，以免在交流耐压试验过程中，发生绝缘击穿，扩大绝缘缺陷，延长检修时间，增加检修工作量。
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江爱雨
- 电话：027-027-83621138
- 传真：027-027-83635550
- 手机：13971352029
- QQ ：
供应高压开关机械特性测试仪生产厂家
信息内容：低压塑壳断路器的工作原理是什么？ 断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。 当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。 现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。 断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。 吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度--高压开关动特性测试仪。 低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保...

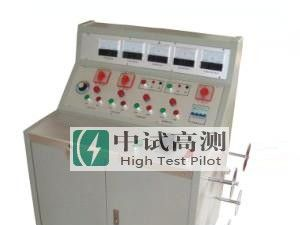

供应高压开关柜通电试验台
