产品别名

超轻型高压试验变压器，试验变压器，高压试验变压器，工频耐压仪

产品特点

1、全中文界面，操作简单明了，读数清晰，直观。
2、轻触式面板按键操作，所有功能都可通过按键设定。
3、采用第五代IPM专用模块、电压，电流，保护电流，时间设定四组数据同屏显示。
4、全数字式升压，摒弃了传统的调压器升压方式。
5、按键直接设定电流，电压，保护电流方便快捷。
6、单一按键，可轻松实现电压的交流，直流两种显示方式。
7、安全的接地保护功能，自动识别地线是否连接牢靠。
8、具有声光报警功能、从而有效地保证了人身安全。
9、时间全电脑控制，停止条件可任意设定，可设定时间范围1秒～100分钟。
10、体积小重量轻，比同容量的传统设备轻几十倍。
11、高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
12、油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
13、超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。

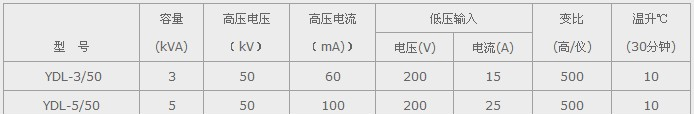

产品参数

dzsc/19/3814/19381480.jpg

1、空气相对湿度：当空气温度为＋25℃时，相对湿度不超过90%。
2、超轻型试验变压器使用时应使其输入电压逐渐升高，并且应有可靠的保护措施。
3、电源电压的波形：电源电压的波形为实际上的正弦波，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
4、安装场所：安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其它爆炸性介质，严重震动的场所。
5、环境温度：气温＋40℃，日平均气温＋30℃，年平均气温＋20℃，气温－5℃（户内式），－25℃（户外式）。
6、海拔高度：变压器安装地点的海拔高度不超过1000m。当海拔超过1000m时，变压器的外绝缘分级按2500m（大于1000m到2500m）及4000m（大于2500m到4000m）两级。

试验变压器技术测量方法

 轻型试验变压器交流耐压试验电压的测量属于稳定高压的测量，常用的方法如下：

    1、试验变压器低压侧测量

    此方法通过测取低压侧电压，再经过变比换算至高压侧电压。这种方法简单、直观，但准确度较低，特别当负荷容量较大时，误差更大。

    2、用电压互感器测量

    将电压互感器的原边并接在被试品的两端头上，在副边测量电压，根据测得的电压和电压互感器的变压比计算出高压侧的电压。

    3、用高压静电电压表测量

    此方法可直接测量工频电压的有效值，但不适合现场使用。

4、用铜球间隙测量

    由一定直径的球形电极构成的空气间隙，如外界条件不便，则一定的间隙　距离有一定的放电电压;距离改变，放电电压也随之改变。利用这种特性，就可用球间隙来进行电压的测量，球间隙测的是交流电压的峰值。

    在进行工频交流耐压试验时，应注意下列事项：

    (1)交流耐压试验应在环境温度不低于5℃、空气相对湿度不高于80%条件下进行。

    (2)被试品和试验设备应妥善接地，高压引线应有足够的机械强度。

    (3)升压必须从零开始，不可冲击合闸。升压速度在40%试验电压以内可任意，其后升压必须均匀，速度约为每秒3%试验电压。

    (4)防止试验电压波形畸变，容性被试品应防止电压谐振。

    (5)耐压试验前后应测量被试品的绝缘电阻。

    (6)试验应在绝缘电阻和吸收比、直流泄漏及介质损失正切角等试验合格后方可进行。

    (7)交流耐压试验加至试品标准电压后的持续时间一般为1min。

    (8)试验结束，断开电源后，必须立即检查被试品有无发热现象。
