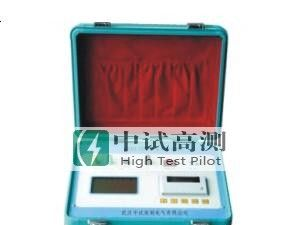

供应变压器空负载及容量测试仪
| 价 格： | 面议 | |
| 型号/规格： | ZSRS-IV | |
| 品牌/商标： | 中试高测 |
工频试验变压器容量的选择
标称试验变压器容量Pn的确定公式：
Pn=kVn2WCt10-9
式中：Pn-标称试验变压器容量(kVA);
k -安全系数;
Vn-试验变压器的额定输出高压的有效值(kV);
W -角频率，W=2πf,f为试验电源的频率;ZSRL-III变压器容量测试仪
Ct-被试品的电容量(PF)。
对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些;以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：
Vn=50～100kV k=4;
Vn=150～300kV k=3;
Vn≥300kV k=2;
Vn≥1MV k=1。
被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：
棒形或悬式绝缘子 几十微法;
电压互感器 200～500PF;
分级套管 100～1000PF;
电力变压器<1000kVA ～1000PF;
电力变压器>1000kVA 1000～10000PF;
高压电力电缆和油浸纸绝缘 250～300PF/m;
气体绝缘 ～60PF/m;
封闭变电站，SF6气体绝缘 100～10000PF。
产品参数
1.输入特性：
有源部分：电压测量范围：0～10V
电流测量范围：0～10A
无源部分：电压测量范围：0～750V 宽量限。
电流测量范围：0～100A 内部全部自动切换量程。
2.准 确 度：
电压、电流、频率：±0.2%
功率：±0.5%(CosΦ﹥0.1)，±1.0%(0.02﹤CosΦ﹤0.1)
3.工作温度：－10℃～＋40℃
4.充电电源：交流 160V～260V
5.绝 缘：①电压、电流输入端对机壳的绝缘电阻≥100MΩ。
②工作电源输入端对外壳之间承受工频 2kV(有效值)，历时1min试验。
6.体 积：320mm×240mm×130mm
7.重 量：6kg
产品别名
变压器容量及空载负载测试仪，变压器容量空负载测试仪，变压器容量及损耗测试仪
