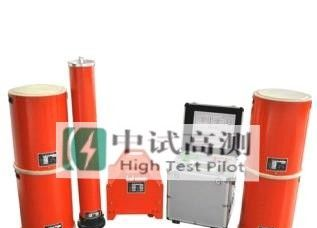

供应变压器绕组试验
| 价 格： | 面议 | |
| 型号/规格： | BPCX-DL | |
| 品牌/商标： | 中试高测 |
技术指标
| 额度输出电压 > | 0～220kV(AC有效值)及以下 > |
| 输出频率 > | 30～300Hz> |
| 谐振电压波形 > | 纯正弦波，波形畸变率≤1.0%> |
| 满负载工作时间 > | 连续工作时间60min> |
| 系统品质因素 > | 负载下≥20> |
| 频率调节细度 > | 0.1Hz> |
| 不稳定度 > | ≤0.01%> |
| 工作电源 > | 单相220V或三相380V±10%，工频50Hz±5%> |
装置配置
|
产品型号名称 |
控制箱 > | 电抗器(干式)> | 励磁变(干式)> | 分压器 > | 适用范围 > |
| BPCX-DL44/22> | 2.5kW> | 1A/22kV二台 > | 2.5kVA/1kV> | 25kV> | 10kV电缆≤1km> |
| BPCX-DL88/22> | 4kW> | 2A/22kV二台 > | 4kVA/1kV> | 25kV> | 10kV电缆≤2km> |
| BPCX-DL132/22> | 6kW> | 2A/22kV三台 > | 6kVA/1/3kV> | 60kV> |
10kV电缆≤3km 35kV电缆≤1km> |
| BPCX-DL176/22> | 7.5kW> | 2A/22kV四台 > | 7.5kVA/1/3kV> | 60kV> |
10kV电缆≤4km 35kV电缆≤1km> |
| BPCX-DL264/22> | 10kW> | 2A/22kV六台 > | 10kVA/1/3kV> | 60kV> |
10kV电缆≤6km 35kV电缆≤2km> |
| BPCX-DL330/22> | 15kW> | 2.5A/22kV六台 > | 15kVA/1/3kV> | 100kV> |
10kV电缆≤8km 35kV电缆≤2km> |
| BPCX-DL640/32> | 25kW> | 2.5A/32kV八台 > | 25kVA/1/3/5kV> | 200kV> |
10kV电缆≤10km 35kV电缆≤4km 110kV电缆≤1km> |
110kv装置配置
|
产品型号名称 |
控制柜 > | 电抗器(油浸式)> | 励磁变(油浸式)> | 分压器 > | 适用范围 > |
| BPCX-DL1300/130> | 50kW> | 5A/130kV二台 > | 50kVA/3/5kV> | 150kV> |
35kV电缆≤2km 110kV电缆≤2km> |
| BPCX-DL2600/130> | 100kW> | 5A/130kV四台 > | 100kVA/3/5/10kV> | 220kV> |
35kV电缆≤3km 110kV电缆≤3km 220kV电缆≤1.5km> |
| BPCX-DL3200/220> | 160kW> | 4A/220kV四台 > | 160kVA/5/10kV> | 160kV> |
110kV电缆≤5km 220kV电缆≤3km> |
| BPCX-DL6400/220> | 320kW> | 8A/220kV四台 > | 320kVA/5/10kV> | 320kV> |
110kV电缆≤10km 220kV电缆≤5km 500kV电缆≤1km> |
变配电站综合自动化系统
1）系统组成高压采用微机保护，低压采用监控单元，再用通信电缆将其与计算机联网之后就可以组成一个现代化变配电站管理系统——变配电站综合自动化系统。 2）变配电站综合自动化系统设计内容
A高压微机保护单元（组屏或安装在开关柜上）选型及二次图设计。
B低压微机监控单元（安装在开关柜上）选型及二次图设计。
C管理计算机（放在值班室，无人值班时可放在动力调度室）选型。变频串联谐振升压装置(电缆专用)
D模拟盘（放在值班室或调度室）设计。
E上位机（与工厂计算机或电力部门调度联网）联网方案设计。
F通信电缆设计（包括管理计算机与上位机）。
3）管理计算机
管理计算机可根据系统要求进行配置。
4）模拟盘
用户要求有模拟盘时，可以设计模拟盘，小系统可以用挂墙式，大系统用落地式，模拟盘尺寸根据供电系统一次图及值班室面积来决定。模拟盘采用专用控制单元，将其通信电缆引到管理计算机处。模拟盘还需要一路交流220V电源，容量只有几十瓦，设计时应与管理计算机电源一起考虑。
5）变配电站综合自动化系统主要功能
变配电站综合自动化系统的管理计算机通过通信电缆与安装在现场的所有微机保护与监控单元进行信息交换。管理计算机可以向下发送遥控操作命令与有关参数修改，随时接受微机保护与监控单元传上来的遥测、遥信与事故信息。管理计算机就可通过对信息的处理，进行存盘保存，通过记录打印与画面显示，还可以对系统的运行情况进行分析.串联谐振试验装置
