变压器容量的计算方法

1、配电变压器的负载率(即效率时的负载率)，不是在额定状态下，而是在40%～70%之间，负载率过高，损耗明显增大;另一方面，由于变压器容量裕度小，负荷稍有增加，便需更换大容量箱变，频繁增容势必会增加投资，影响供电。

2、配电变压器容量的选择对综合投资效益有很大影响。变压器容量选得过大，出现"大马拉小车"现象，不仅一次性投资大，空载损耗也大。变压器容量选得过小，变压器负载损耗增大，经济上不合理，技术上也不可行。

3、选择配电变压器容量，要以现有的负荷为依据，适当考虑负荷发展，选择配电变压器容量可以按照5年电力发展计划确定。当5年内电力发展明确，变动不大且当年负荷不低于配电变压器容量的30%时：

sn=ks·∑ph / (cosφ ·η) 　　式中：sn--箱变在5年内所需配置容量，kva 　　∑ph--5年内的有功负荷，kw 　　ks--同时率，一般为0.7～0.8 　　cosφ--功率因数，一般为0.8～0.85 　　η--变压器效率，一般为0.8～0.9 　　根据公式一般把 ks=0.75，cosφ=0.8，η=0.8 　　sn=0.75∑ph / (0.8×0.8)=1.17∑ph。

产品优势

一体化设计，充电电池、充电器等均在仪器内，无需任何辅助，即可独立完成现场测试。

产品简介

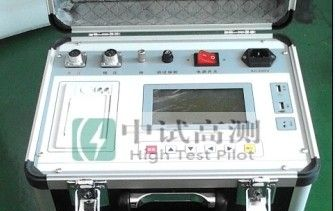

ZSRL-III变压器容量测试仪是本公司在供电系统用电稽查部门和变压器制造厂家大力支持下，依据国标GB-1094《电力变压器》及GB6451<<三项油浸式电力变压器技术参数和要求>>.结合我公司多年生产变压器检测仪表的工作经验，采用新型的低电压小电流的测试方法，准确测试出变压器的容量，成功解决了用电稽查人员在现场无电源情况下对变压器标称容量的测试难题。仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。随着仪器被广泛使用，逐渐成为用电稽查人员真正的好助手。

产品别名

变压器容量测试仪、变压器容量特性测试仪、变压器特性测试仪、变压器容量检测仪、变压器容量分析仪

产品特点

1） 3KV～10KV级及35KV级、容量为30KVA～40000KVA的配电变压器的实际容量，准确率为100%，并可扩展量程。
2） 一体化设计，充电电池、充电器等均在仪器内，无需任何辅助，即可独立完成现场测试。
3） 中文界面，操作极其简便，大部分试验只需一键完成。装有微型打印机，可随时打印结果。
4） 本机配备存储器，可存储50台变压器的实测数据。
5） 10kV配电变压器无须输入数据，一键即可快速测量出其容量。35kV配电变压器只须输入一次电压，对非标变压器输入有关数据也可进行容量判断。
6） 整个测试过程均由仪器内部微控制器控制，自动升压、降压，无需人工升、降。减轻劳动强度，避免误操作。


产品参数

1） 测量精度： ±10%
2） 电压测量范围：AC12V
电流测量范围：3A
3） 额定功率：80W
4） 工作温度：-10℃～40℃
5） 环境湿度：≤85% 无结露
6） 存储温度：-20℃～50℃
7） 重　　量：5Kg
8）充电电池输出电压：20V
