供应富士三相继电器 SS202E-3Z-D3 现货库存
| 价 格： | 面议 | |
| 型号/规格： | SS202E-3Z-D3 | |
| 品牌/商标： | FUJITSU（富士通） |
dzsc/19/3771/19377124.jpg
这个一款新型的三相固态继电器 AC240V DC5-24V 电流20A 50/60HZ
固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。安输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能。固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。
下面以交流型的 SSR为例来说明它的工作原理，图2是它的工作原理框图，图1中的部件1～4构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位) 时，SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
- 所属城市：广东 揭阳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 苏永青
- 电话：0663-2564776
- 传真：0663-2564776
- 手机：15362590872/13751657963
- QQ ：
供应工业继电器MODEL66012
信息内容：带有开关分组控制功能 工业级固态继电器失效更换时,应尽量选用原型号或技术参数完全相同的产品，以便与原应用线路匹配，保证系统的可靠工作。 .工业级固态继电器对一般的负载应是没有问题的,但也必须考虑一些特殊的负载条件,以避免过大的冲击电流和过电压,对器件性能造成不必要的损坏。白炽灯、电炉等类的“冷阻”特性,造成开通瞬间的浪涌电流,超过额定工作电流值数倍。一般普通型SSR,可按电流值的2/3选用。某些类型的灯,在烧断瞬间会出现低阻抗。气化和放电通道以及容性负载,如切换电容器组或电容器电源,会造成类似短路状态。可在线路中进一步串联电阻或电感,作为限流措施。电机的开启和关闭,也会产生较大的冲击电流和电压。控制变压器初级时,也应考虑次级线路上的瞬态电压对初级的影响。此外,变压器也有可能因为两个方向电流不对称,造成饱和引起的浪涌电流异常现象dzsc/19/3771/19377125.jpg

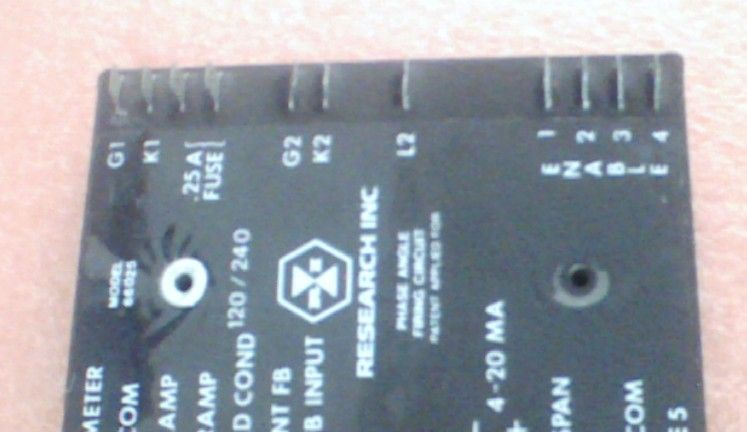

供应工业继电器MODEL66025
信息内容：带有微调控制功能 工业级固态继电器的使用 1.过流、过压保护措施。 在工业及固态继电器使用时，因过流和负载短路会造成SSR内部输出可控硅损坏 ,可考虑在控制回路中增加快速熔断器和空气开关予以保护型；也可在工业及固态继电器输出端并接 RC吸收回路和压敏电阻(MOV)来实现输出保护。选用原则是220V选用500V-600V压敏电阻，380V时可选用800V-900V压敏电阻。 2.工业及固态继电器输入回路信号 在使用时因输入电压过高或输入电流过大超出其规定的额定参数时,可考虑在输入端串接分压电阻或在输入端口并接分流电阻,以使输入信号不超过其额定参数值。 3.在具体使用时,控制信号和负载电源要求稳定，波动不应大于10[[[%]]]，否则应采取稳压措施。 4.在安装使用时应远离电磁干扰,射频干扰源，以防继电器误动失控。 5.工业级固态继电器开路且负载端有电压时,输出端会有一定的漏电流，在使用或设计时应注意。 6.工业级固态继电器失效更换时,应尽量选用原型号或技术参数完全相同的产品，以便与原应用线路匹配，保证系统的可靠工作。 dzsc/19/3771/19377126.jpg
