供应长方形钟振有源晶振振荡器全新进口原装进口DIP14
| 价 格： | 2.40 | |
| 型号/规格： | dip14 | |
| 品牌/商标： | kss kds | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 主要用途： | 普通/民用电子信息产品 |
长方形晶振有源晶振的资料。
长方形晶振也叫全尺寸方形钟振，采用的是DIP-14 dip14的封装。为直插式4脚有源晶振，尺寸为20.8*13.0*6.8mm。
长方形晶振有源OSC的产品特点是1.频率稳定度、稳度稳定度高，可达±5PPM，2.可选E/D控制功能3.TTL/HCMOS兼容。4频率范围宽。
5.全尺寸封装14针脚 5.无铅环保产品晶振。应用范围1军事航天领域，2通信设备。3自动控制。
品牌 TXC KSS KDS 台产
批号 12+全新原装
包装 管装
价格：面议
性能参数
频率范围32.768khz~160.000nhz 最常用频点 4mhz 8mhz 12mhz 24mhz 25.000mhz 24.576mhz 33mhz 100mhz 125mhz等
工作电压5.0V 3.3V
工作电流 20mA-40mA(5V电压） 15mA-30mA(3.3V电压）
输出波形有TTL和CMOs
输出负载 15PF和50PF
E/D控制功能 N:固定频率，无E/D控制功能 Y:固定频率有E/D控制功能
上升时间和下降时间 10ns 抖动5.0ps 启动时间10mS
年老化率±3ppm/year
工作温度：-40-85 -20-+70℃
存储温度：-55-125℃。
正方长方形有源晶振的脚位接法，普通有源晶振OSC SPXO的脚位一般有4个，作用分别是接电源 接地 信号输出端以及一个空脚
举例说明 芯片上有标志点的对应的脚位为1脚，管脚向下，按逆时针的方向分别标为2/3/4脚。
那么有源晶振长方形钟振(DIP-14)的标志点为1脚，1-NC悬空 7-GND即接地 8-信号输出端 14-接电源。
正方形有源晶振采用DIP-8封装 标志点同样为1脚，那么1-NC空脚 4-GND接地 5-信号输出 8-接电源。
通俗来说有源晶振的接法一般是1脚悬空，二脚接地，三脚接输出端，4脚接电源电压。具体型号需要用到PDF晶振
参数文件可联系深圳宝士达电子（晶振）索取，或上网站www.bsd-dz.com查阅。
深圳宝士达供应晶振有源晶振振荡器，工厂地址：深圳市南山区西丽阳光工业园5栋3楼东
门市地址：深圳市福田区华强电子世界10A057
公司地址：深圳市福田区中航路国利大厦2610
电话：0755-83030500 83952202
传真：0755-82906767
TEL:13528829925 EMAIL:chs2003@163.com
QQ : 416167921 823602843
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生
- 电话：0755-83030500/0755-83952202
- 传真：0755-82906767
- 手机：13528829925/13428989589
- QQ ：

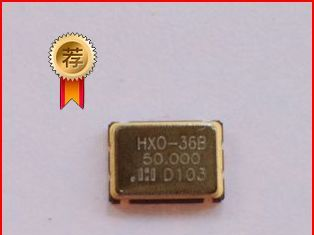

有源贴片晶振4M 6M 8M 12M 16M 24M 33M 50mhz 5*7mm
