供应CZ气体放电管3R75A 3R75B 3R75C 3R75D 3R90A 3R90B 3R90C 3R90D 3R150A 3R150B 3R150C 3R150D
| 价 格： | 面议 | |
| 型号/规格： | 3R75A 3R75B 3R75C 3R75D 3R90A 3R90B 3R90C 3R90D 3R150A 3R150B 3R150C 3R150D | |
| 品牌/商标： | CZ |
3R75A 3R75B 3R75C 3R75D 3R90A 3R90B 3R90C 3R90D 3R150A 3R150B 3R150C 3R150D为三极陶瓷气体放电管，直流电压击穿电压分别为75V 90V 150V，8/20us 雷击电流5KA，A B C D为不同的封装；C为10.7*9 三极贴片，D为航空用微型管；下面是一些基本参数，如有疑问欢迎来电咨询：
一、3R陶瓷气体放电二极管的基本结构、工作原理和用途：
1.基本结构：

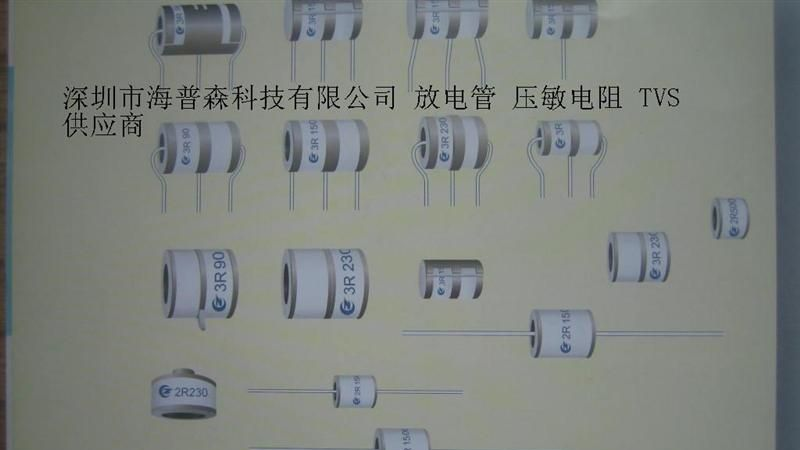

如图所示3R陶瓷气体放电二极管由三个端电极和两个瓷管组成。金属化氧化铝瓷管与电极焊接密封，管内充惰性气体。在端电极内表面有效发射面上涂有电子粉，氧化铝瓷管内壁上画上一组导电带，促进管子快速启动，且具有可恢复性。
2.工作原理：
因雷电、电源线与通信线意外相碰、感应或静电放电等诸多原因，使线间或被保护设备两端产生异常高压，当电压超过放电管的放电电压时，放电管以微妙级的速度击穿放电，将浪涌电压限制在低电位，使设备、线路得到保护。当异常电压去除后，放电管自动恢复至高阻抗，被保护设备即可正常工作。
3.用途：
本产品主要用在通信设备上作过电压保护作用，也广泛用在电话、传真、计算机、信号线、交流线路、有线电视及同轴电缆等保护上。
二、3R陶瓷气体放电二极管的外形尺寸，技术指标。
1.外形尺寸：
3R陶瓷气体放电二极管的外形尺寸如图二所示。
2.技术指标：
陶瓷气体放电二极管电性能如下表所示：
|
DC spark-over voltage
|
90 ±20 |
V % |
Impulse spark-over voltageat 100V/μs - for 99% of measured values -typical values of distribution at 1 kV/μs - for 99% of measured values - typical values of distribution |
＜500 ＜450 ＜600 ＜550 |
V V V V |
|
Service life 10 operations 50Hz, 1s1) 10 operations [5x (+)&5x(-)] 8/20μs1) 1 operations 10/350μs1) 300 operations(alternating polarity) 10/1000μs1) |
5 5 1 100 |
A kA kA A |
|
Insulation resistance at 50 Vdc |
＞1 |
GΩ |
|
Capacitance at 1 MHz |
＜1.5 |
pF |
|
Arc voltage at 1 A Glow to arc transition current Glow voltage |
~10 ~1 ~80 |
V A V |
|
Weight |
~0.6 |
g |
|
Operation and storage temperature |
-40…+90 |
℃ |
|
Marking, blue negative
|
3R90 2R -Three Electrode 90 -Nominal voltage |
|
三、陶瓷气体放电二极管的包装：
1. 3R陶瓷气体放电管的包装：
(1)2500只以内的小批量包装：
公司设计了尺寸为160×110×60的纸包装盒，将规定数量的该型号管子装入包装袋内，封口，装人最小包装盒，每盒装管子2500只。
(2)2500只以上的大批量包装：
公司设计的外包装箱为350×230×180一箱可装纸包装盒8盒计20000只，封箱待运。
（3）2500只以上， 20000下批量的包装，可根据用户需求量将包装盒装入包装箱内，并用纸板填满封箱待运。
2．管体丝印：Cz3R90
四、3R陶瓷气体放电管的工作环境条件：
温度：-40℃~+85℃
相对湿度：为95％（40℃时）
五、公司简介
本公司是国内气体、半导体放电管和半导体二极管的生产厂。放电管产品严格执行ITU-T K12、K28推荐标准、REA标准以及GB9043、YD/T940等标准，半导体二极管满足IEC标准。公司产品通过ISO9001：2000质量体系认证，气体放电管产品通过UL、TUV安全认证。
