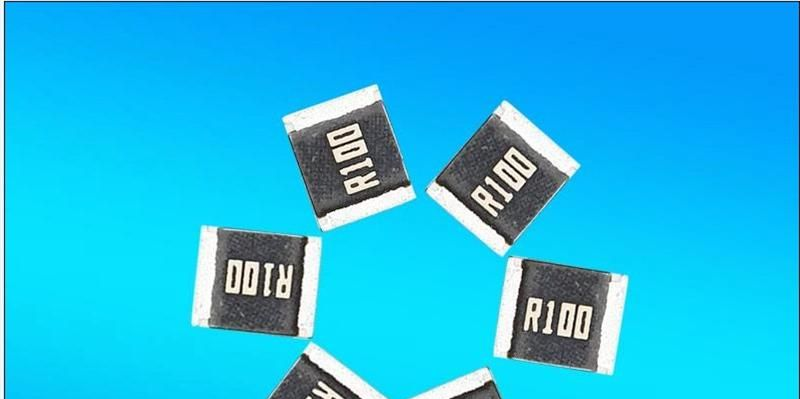

供应低温漂贴片合金电阻
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 大毅/升华 | |
| 环保类别： | 无铅环保型 |
|
功率 |
阻值范围 |
尺寸 |
工作 |
负荷 |
绝缘 |
||
|
1/2W |
0.1R-50R |
9 |
3.2 |
0.52 |
150V |
400V |
250V |
|
1WS |
0.1R-50R |
9 |
3.2 |
0.52 |
150V |
400V |
250V |
|
1W |
0.1R-50R |
11 |
4.5 |
0.72 |
150V |
400V |
350V |
|
2WS |
0.1R-50R |
11 |
4.5 |
0.72 |
250V |
400V |
350V |
|
2W |
01R-50R |
15 |
5 |
072 |
250V |
400V |
500V |
|
3WS |
0.1R-50R |
15 |
5 |
0.72 |
350V |
600V |
500V |
|
3W |
0.1R-50R |
24 |
8 |
0.72 |
350V |
600V |
500V |
|
5WS |
0.1R-50R |
24 |
8 |
0.72 |
350V |
600V |
500V |
规格、尺寸以及耐压性能
合金电阻由于金属的导电率强，所以阻值一般较低如1毫欧，10毫欧，100毫欧等。所以常常用于电路中电流的采样。用于反馈电路中变化的电流，以便进一步地控制或影响电流的变化。 主要用到的产品如：电池保护板，电源类，变频器，灯具，电机等。
产品指定类型：
dzsc/19/3750/19375081.jpg
产品适用范围：本规范适用于无铅无铅RLM系列TA-I技术有限公司生产的金属箔的电流感应电阻的产品
建设
dzsc/19/3750/19375081.jpg
尺寸
dzsc/19/3750/19375081.jpg
Style
L
W
C
t
Material
RLM
6.4±0.2
3.2±0.2
2.0±0.2(R≦2mΩ)
0.6 ±0.20
金属：铜锰合金的涂层：成型复合UL-94级
0.9±0.2(R>2mΩ)
特点：
类型
RLM
额定功率
1&2 W (1W:R=1~40 mΩ) (2W:R≦10mΩ)
电阻值
1 ~40mΩ
工作温度范围
-55℃~+170℃
电阻温度系数
±275ppm/℃
R≦2mΩ
±100ppm/℃
2mΩ<R≦10mΩ
±75ppm/℃
R>10mΩ
公差
±1%,±2%,±5%
绝缘电阻
Over 100MΩ
工作电压（V）
(P*R)1/2
测试项目
测试条件
测试极限
电阻温度系数
+25℃ ~ +125℃
Refer 4.0
负载寿命
1000小时的额定功率，70℃，1.5小时“ON”，0.5小时“关”
< ±1%
短时过载
5倍额定功率为5秒
< ±0.5%
水分空载
85℃，85％RH，1000小时
< ±0.5%
温度循环
-40℃ - +125℃，1000cycle，每个极端条件下15分钟
< ±0.5%
耐焊接热
260±5℃ for20±1 sec
< ±0.5%
焊
245±5℃, 2±0.5sec
电极的表面积的至少95％应覆盖有新焊料
高温曝光
170℃, 1000hrs
< ±0.5%
低温贮藏
-55℃, 1000hrs
<±0.5%
基板弯曲
弯曲宽度2mm，环氧板厚1.6mm，支点距离90毫米的
< ±0.5%
绝缘电阻
100V DC1分钟
>100 MΩ
降额曲线
dzsc/19/3750/19375081.jpg
额定电压，额定电压以下马鹿计算：
V=√ P*R
V：额定电压（V）
P：额定功率（W）
R：电阻值（Ω）
提交您的焊盘尺寸
dzsc/19/3750/19375081.jpg
阻值范围（Ω）
a
b
L
0.001-0.002
4
3.1
1.3
0.003-0.050
4
2.1
4.1
