LRD3353热过载继电器，施耐德热继系列
| 价 格： | 38.00 | |
| 型号/规格： | LRD3353 | |
| 品牌/商标： | SCHNEIDER（施耐德） |
LRD3353热过载继电器，施耐德热继系列
(LRD)系列热过载继电器(以下简称热继电器)主要用于交流50Hz/60Hz、额定电压690V，电流0.1-80A的长期工作或间断长期工作的交流电动机的过载与断相保护。dzsc/19/3749/19374921.jpg工作原理:
当它接入主电路内，流过与电动机相同电流，当电动机过载时，热元件被加热到动作温度，使热继电器动作。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它。结构特征
有电流调节凸轮用以调节整定电流。 有温度补偿装置以保证动作特性在-20C～60C的周围介质温度范围内基本不变。 有复位调节旋钮用以调节复位方式，有手动和自动二种复位状态。 有拉伸弹簧翻转跳跃机构以保证触头动作迅速可靠。
有差动式断相/三相不平衡保护装置。 有检测滑块/开关位置指示器模拟热继电器的脱扣并显示动作状态。通过这种模拟方式检查并确保辅助电路接线正确。当滑块上的标线位于“0”标志处显示脱扣，位于“l”标志处显示工作。 有断开按钮，按下断开按钮时，常闭触头打开串联接触器开路，断开负载，释放断开按钮后，负载通过接触器重新工作。
以上是部分产品描述，如有疑问请来电垂询！
以下是LRD系列热过载继电器
热过载继电器LRD-01C 0.1-0.16A
热过载继电器LRD-02C 0.16-0.25A
热过载继电器LRD-03C 0.25-0.4A
热过载继电器LRD-04C 0.4-0.63A
热过载继电器LRD-05C 0.63-1A
热过载继电器LRD-06C 1-1.6A
热过载继电器LRD-07C 1.6-2.5A
热过载继电器LRD-08C 2.5-4A
热过载继电器LRD-10C 4-6A
热过载继电器LRD-12C 5.5-8A
热过载继电器LRD-14C 7-10A
热过载继电器LRD-16C 9-13A
热过载继电器LRD-21C 12-18A
热过载继电器LRD-22C 16-24A
热过载继电器LRD-32C 23-32A
热过载继电器LRD-35C 30-38A
热过载继电器LRD-3322C 17-25A
热过载继电器LRD-3353C 23-32A
热过载继电器LRD-3355C 30-40A
热过载继电器LRD-3357C 37-50A
热过载继电器LRD-3359C 48-65A
热过载继电器LRD-3361C 55-70A
热过载继电器LRD-3363C 63-80A
热过载继电器LRD-3365C 80-93A
热过载继电器LRD-4365C 80-104A
热过载继电器LRD-4367C 95-120A
热过载继电器LRD-4369C 110-140A
热过载继电器LRD-4371C 120-150A
工作原理:
当它接入主电路内，流过与电动机相同电流，当电动机过载时，热元件被加热到动作温度，使热继电器动作。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它。
结构特征
有电流调节凸轮用以调节整定电流。 有温度补偿装置以保证动作特性在-20C～60C的周围介质温度范围内基本不变。 有复位调节旋钮用以调节复位方式，有手动和自动二种复位状态。 有拉伸弹簧翻转跳跃机构以保证触头动作迅速可靠。
有差动式断相/三相不平衡保护装置。 有检测滑块/开关位置指示器模拟热继电器的脱扣并显示动作状态。通过这种模拟方式检查并确保辅助电路接线正确。当滑块上的标线位于“0”标志处显示脱扣，位于“l”标志处显示工作。 有断开按钮，按下断开按钮时，常闭触头打开串联接触器开路，断开负载，释放断开按钮后，负载通过接触器重新工作。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郭历冬
- 电话：0577-61786769
- 传真：0577-61786760
- 手机：13868371331
- QQ ：
LRD3322热继电器，施耐德热继
信息内容：LRD3322热继电气，施耐德热继 主电路基本参数 额定绝缘电压660V； 额定工作电流25、35、93A 密封调节器额定整定电流辅助电路 具有电气隔离的常开和常闭 额定频率50-60Hz 使用类别，额定工作电压约定发热 和额定工作电流 热元件额定电流调节范围 备注：各品常用规格都有现货，非常规格订货二天。 Telemecanique LR2D系列标准热过载继电器具有过载与缺相保护功能和脱扣状态显示功能，有手动/自动复位按钮、测试按钮和停止按钮。“TH”防护处理，可以在湿热的环境中使用。正常工作的环境温度为-25℃到+55℃，工作极限的环境温度为-40℃到+70℃，温度补偿的环境温度为-15℃到+55℃。额定绝缘电压为690V，脱扣等级为10A，符合IEC60947-4-1和GB14048.4标准，用于电动机的过载、缺相保护。 施耐德电器 LRD系列与接触器配合使用的差动热过载继电器具有手动/自动复位功能 技术参数: 重量(kg) 0.124 品牌 Schneider Electric－Telemecanique 系列 LRD 继电器整定范围(A) 12…18 熔断器额定电流(A) 20/35/32 适配熔断器（未含） aM/gG/BS88 脱扣等级 10A 额定电流(A) － 适用接触器 LC1D18…D38 工作原理 当它...

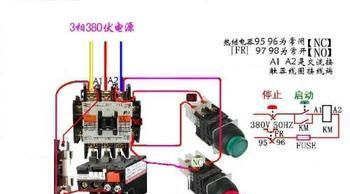

LRD1322热过载继电器接线图
