全新盒装欧姆龙TL-W1R5MC1 TL-W3MC2 接近传感器
| 价 格： | 面议 | |
| 型号/规格： | TL-W1R5MC1 TL-W3MC2 | |
| 品牌/商标： | OMRON（欧姆龙） |
直流2线式
| 型号 | TL-W5MD□ | |
|---|---|---|
| 检测距离 | 5mm±10% | |
| 设定距离 | 0～4mm | |
| 应差 | 检测距离的10%以下 | |
| 可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog的“特性数据”。) | |
| 标准检测物体 | 铁18×18×1mm | |
| 响应频率 ＊1 | 500Hz 0755-36504004 0755-83010606 | |
| 电源电压(使用电压范围) | DC12～24V 纹波(p-p) 10%以下(DC10～30V) | |
| 漏电流 | 0.8mA以下 | |
| 控制输出 | 开关容量 | 3～100mA |
| 残留电压 | 3.3V以下(负载电流100mA、导线长2m时) | |
| 指示灯 |
D1型：动作显示(红色)、设定显示(绿色) D2型：动作显示(红色) |
|
| 动作模式(靠近检测物体时) |
D1型：NO D2型：NC 详情请参见Catalog的“输入输出段回路图”的时序图. |
|
| 保护回路 | 负载短路保护、浪涌吸收 | |
| 环境温度范围 | 工作时、保存时：各-25～+70°C (无结冰、结露) *2 | |
| 环境湿度范围 | 工作时、保存时：各35～95%RH (无结露) | |
| 温度的影响 | -25～+70°C的温度范围内+23°C时，检测距离的±10%以下 | |
| 电压的影响 | 在额定电源电压的±15%范围内，额定电源电压时，检测距离的±2.5%以下 | |
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |
| 耐电压 | AC1,000V 1min 充电部整体与外壳间 | |
| 振动(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | |
| 保护结构 | IEC标准 IP67、公司内部标准耐油 *2 | |
| 连接方式 | 导线引出型(标准导线长2m) | |
| 质量(包装后) | 约80g 0755-36504004 0755-83010606 | |
| 材质 | 外壳 | 耐热ABS |
| 检测面 | ||
| 附件 | 使用说明书 | |
*1. 响应频率为平均值。
测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. 在耐油环境中，使用时请将环境温度范围（动作时）的上限定为+40°C。
直流3线式
| 型号 | TL-W1R5MC1 | TL-W3MC□ | TL-W5MC□ | |
|---|---|---|---|---|
| 检测距离 | 1.5mm±10% | 3mm±10% | 5mm±10% | |
| 设定距离 | 0～1.2mm | 0～2.4mm | 0～4mm | |
| 应差 | 检测距离的10%以下 | |||
| 可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog的“特性数据”) | |||
| 标准检测物体 | 铁8×8×1mm | 铁12×12×1mm | 铁18×18×1mm | |
| 响应频率 ＊1 | 1kHz以上 | 600Hz以上 | 500Hz以上 | |
| 电源电压(使用电压范围) | DC12～24V 纹波(p-p) 10%以下(DC10～30V) | |||
| 漏电流 | 15mA以下(DC24V时、无负载时) | 10mA以下 | ||
| 控制输出 | 开关容量 | NPN集电极开路100mA以下(DC30V以下) |
NPN集电极开路 DC12V时50mA以下(DC30V以下) DC24V时100mA以下(DC30V以下) |
|
| 残留电压 | 1V以下(负载电流100mA、导线长2m时) | 1V以下(负载电流50mA、导线长2m时) | ||
| 指示灯 | 检测显示(红色) | |||
| 动作模式(靠近检测物时) | NO |
C1型：NO C2型：NC |
||
| 保护回路 | 详情请参见Catalog的“输入输出段回路图”的时序图 | |||
| 环境温度范围 | 逆接保护、浪涌吸收 | |||
| 环境湿度范围 | 工作时、保存时：各-25～+70°C (无结冰、结露) * | |||
| 温度的影响 | 工作时、保存时：各35～95%RH (无结露) | |||
| 电压的影响 | -25～+70°C的温度范围内+23°C时，检测距离的±10%以下 | |||
| 绝缘电阻 | 在额定电源电压的±10%范围内，额定电源电压时，为检测距离的±2.5%以下 | 在额定电源电压的±20%范围内，额定电源电压时，为检测距离的±2.5%以下 | ||
| 耐电压 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
| 振动(耐久) | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | |||
| 冲击(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||
| 保护结构 | 500m/s2 X、Y、Z各方向 3次 | |||
| 连接方式 | IEC标准 IP67、公司内部标准 耐油 * | |||
| 质量(包装后) | 导线引出型(标准导线长2m) | |||
| 材质 | 外壳 | 约70g | 约80g | |
| 检测面 | 耐热ABS | |||
| 附件 | 耐热ABS | |||
| 付属品 | 安装支架、使用说明书 | 使用说明书 | ||
| 型号 |
TL-W5E1、TL-W5E2 TL-W5F1、TL-W5F2 |
TL-W20ME1 TL-W20ME2 |
|
|---|---|---|---|
| 检测距离 | 5mm±10% | 20mm±10% | |
| 设定距离 | 0～4mm | 0～16mm | |
| 应差 | 检测距离的10%以下 | 检测距离的1～15% | |
| 可检测物体 | 磁性金属(非磁性金属的检测距离较短。请参见Catalog的“特性数据”) | ||
| 标准检测物体 | 铁18×18×1mm | 铁50×50×1mm | |
| 响应频率 ＊1 | 300Hz以上 | 40Hz以上 | |
| 电源电压(使用电压范围) | DC12～24V 纹波(p-p)20%以下(DC10～30V) | DC12～24V 纹波(p-p) 10%以下(DC10～30V) | |
| 漏电流 | DC24V方面， 15mA以下(DC24V时、无负载时) | 8mA/12V、15mA/24V | |
| 控制输出 | 开关容量 | 200mA |
DC12V时100mA以下 DC24V时200mA以下 |
| 残留电压 | 2V以下(负载电流200mA、导线长2m时) | 1V以下(负载电流200mA、导线长2m时) | |
| 指示灯 | 检测显示(红色) | ||
| 动作模式(靠近检测物体时) |
E1型、F1型：NO E2型、F2型：NC |
||
| 保护回路 | 详情请参见Catalog的“输入输出段回路图”的时序图 | ||
| 环境温度范围 | 逆接保护、浪涌吸收 | ||
| 环境湿度范围 | 工作时、保存时：各-25～+70°C (无结冰、结露) * | ||
| 温度的影响 | 工作时、保存时：各35～95%RH (无结露) | ||
| 电压的影响 | -25～+70°C的温度范围内+23°C时，检测距离的±10%以下 | ||
| 绝缘电阻 | 在额定电源电压的±10%范围内，额定电源电压时，为检测距离的±2.5%以下 | ||
| 耐电压 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||
| 振动(耐久) | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | ||
| 冲击(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||
| 保护结构 | 500m/s2 X、Y、Z各方向 3次 | 500m/s2 X、Y、Z各方向 10次 | |
| 连接方式 | IEC标准 IP67、公司内部标准 耐油 * | ||
| 质量(包装后) | 导线引出型(标准导线长2m) | ||
| 材质 | 外壳 | 约100g | 约210g |
| 检测面 | 铝压铸 | 耐热ABS | |
| 附件 | 耐热ABS | ||
| 付属品 | 使用说明书 0755-36504004 0755-83010606 | ||
* 在耐油环境中，使用时请将环境温度范围（动作时）的上限定为+40°C。
确保全新原装 备有现货库存 以具体参数的型号为准 可以提供电子档规格书 和实物图片 欢迎来电咨询 订购电话0755-36504004 0755-83010606- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 肖小姐
- 电话：0755-33555400
- 传真：0755-83010606
- 手机：15627405400
- QQ ：
原厂盒装欧姆龙TL-Q5MC1-Z TL-Q5MC2-Z 接近传感器
信息内容：品牌：欧姆龙 封装：接近传感器 型号TL-Q5MC1-Z TL-Q5MC2-Z 安装简单、可用于高速脉冲发生器、高速旋转控制器等 可直接安装金属件（-N型） 因为品种丰富、所以最适用于各种限位控制、计数控制等 方面（-N型） 直流2线式 型号 TL-Q5MD□ TL-N7MD□ TL-N12MD□ TL-N20MD□ 检测距离 5mm±10% 7mm±10% 12mm±10% 20mm±10% 设定距离 0～4mm 0～5.6mm 0～9.6mm 0～16mm 应差 检测距离的10%以下 ...

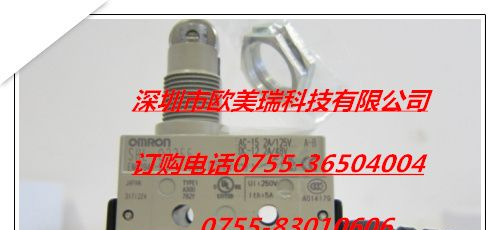

当天发货欧姆龙限位开关SHL-Q2255 SHL-D55 SHL-Q2155
