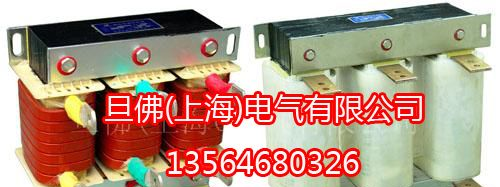

无功补偿柜串联电抗器

价 格: 777.00
型号/规格:DF-CKSG-50/0.45/7%
品牌/商标:旦佛



串联电抗器,里面通过的是交流电,它的作用是与功率因数补偿电容器串联,对稳态性谐波(571113 次)构成串联谐振。通常有电抗率4.5~6%电抗器,对5 次谐波通常电抗率为6%属于高感值电抗器,对3 次谐波通常电抗率为12~13%,对2 次谐波通常电抗率为26~27%属甚高感值电抗器。
一、接入串联电抗器,电容器 电压升高系数- K=1 d 1 K= 6% 1.06 10.06 1 -d = 即运行电压升高6%,工作电流也随之大约6%。运行经验 认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐 波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。

八。电抗率7%

串联电抗器型号

电容器容量

KVAR

电抗器

容量(KVA

外形尺寸

**

mm

安装尺寸

mm

DF-CKSG-5/0.4/7%

5

0.35

150*100*130

60*55-Φ8

DF-CKSG-7.5/0.4/7%

7.5

0.525

150*100*130

60*60-Φ8

DF-CKSG-10/0.4/7%

10

0.7

150*100*130

60*75-Φ8

DF-CKSG-12/0.4/7%

12

0.84

180*130*160

70*50-Φ8

DF-CKSG-14/0.4/7%

14

0.98

180*130*160

70*55-Φ8

DF-CKSG-15/0.4/7%

15

1.05

180*130*160

70*55-Φ8

DF-CKSG-16/0.4/7%

16

1.12

180*130*160

70*55-Φ8
