供应GPS介质天线1575M 2492M
| 价 格： | 面议 | |
| 型号/规格： | 1575M 2492M | |
| 品牌/商标： | HOPESUN | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 微波通信设备 | |
| 包装方式： | 多件包装 |
1. ELECTRICAL SPECIFICATIONS
NO. Part Number Outline Dimension Ground Plane
1-1 DA2492MA3-00-P3M 25*25*4mm On the PCB board
from customer
1-2 Center Frequency 2492±3MHz
1-3 Bandwidth 10MHz min.
1-4 Impedance 50Ω
1-5 Gain @ Zenith +3dBi typical
1-6 Frequency Temperature Coefficient 0±10 ppm/℃
1-7 Return Loss @fo 20dB min.
1-8 V.S.W.R 1.5 max.
1-9
Polarization R.H.C.P
2. STRUCTURE AND MATERIAL
No. Description Structure and material
2-1 Antenna Substrate Dielectric Ceramics
2-2 Pin Copper, lead and tin plate
2-3 Electrode Ag plated
2-4 Ground Base Ag plated
4.environmental规格
标准状态：温度范围：25±3℃
相对湿度范围：55 ~ 75%相对湿度
工作温度范围：40℃~ + 85℃
存储温度范围：40℃~ + 100℃
4.1耐高温
该装置应满足表1的规定后，暴露在温度85±5℃
24±2小时和1 ~ 2小时恢复时间在正常温度。
4.2的耐低温性
该装置还应满足表1的规定后，暴露于温度
40℃±5℃24±2小时和1 ~ 2小时恢复时间在正常温度。
4.3防潮
该装置应满足表1的规定后，暴露在温度40±2
℃和相对湿度90 ~ 95%相对湿度为96小时和2小时的恢复时间在1 ~
正常情况下。
4.4耐振动
该装置应满足表1的规定在适用于10的振动
2小时为每个X 1.5mm的振幅55Hz，Y和Z方向。
4.5跌落冲击
该装置应满足表1的规定掉在坚硬的木
板从30cm高度的3倍的各个方面的装置的3个维度。
4.6温度循环试验
该装置还应满足表1的规定后，暴露于低
温度- 25℃和高温+ 85℃30±每2分钟5周期和1至2
小时恢复时间常温下。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨先生
- 电话：0755-32826987
- 传真：0755-23221987
- 手机：18926016675
- QQ ：
供应半导体放电管P064 P072 P080 P110 P130 P150 P180 P230 P260 P310 P350
信息内容：P064 P072 P080 P110 P130 P150 P180 P230 P260 P310 P350为半导体放电管，有四种封装方式，A:T0220 D:D015 E:T092 S:D0214AA，断态电压分别为58V 65V 75V 90V 120V 140V 160V 190V 220V 275V 320V，转换电压分别为77V 88V 98V 130V 160V 180V 220V 260V 300V 350V 400V，通泰电压5V，漏电流5uA，转换电流800mA，保持电流150mA，通泰电流1A，静态电容有60PF或者100PF根据封装不同有所区别。 A系列脉冲电流8/20us为150A；10/100us 100A；10/1000us 50A；工频电流20A； A系列脉冲电流8/20us为400A；10/100us 200A；10/1000us 100A；工频电流60A；

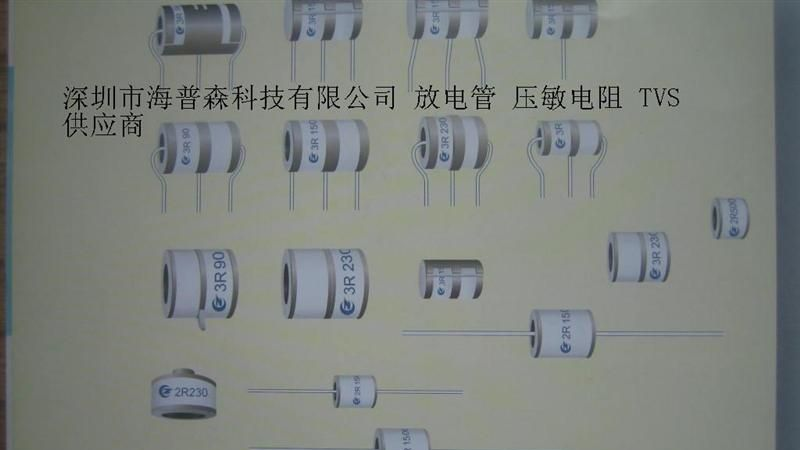

供应CZ气体放电管3R350AL1 3R350AL2 3R350AL3 3R350AL4 3R470AL1 3R470AL2 3R470AL3 3R470AL4 3R600AL1
