特价现货供应菲尼克斯隔离放大器MACX MCR-EX-SL-NAM-R-SP
| 价 格： | 500.00 | |
| 型号/规格： | MACX MCR-EX-SL-NAM-R-SP | |
| 品牌/商标： | 菲尼克斯 |
厦门艾吉特机电设备有限公司是德国菲尼克斯电气核心特价分销商。
特价供应菲尼克斯全系列产品：菲尼克斯电源、IB模块 I/O无线模块、继电器、隔离器、防雷器，交换机。
销售电话：0592-5593802 传真：0592-5592187
联系人：陈连星
商务QQ:2310994698
网址：http://www.igt-auto.com/
2924045 MACX MCR-EX-SL-NAM-R-SP
输入数据
| 无负载电压 | 8 V DC ±10 % |
|---|---|
| 开关点（衰减） | < 1.2 mA (禁用) |
| 开关点（无衰减） | > 2.1 mA (导通) |
输出数据
| 开关输出 | 继电器输出 |
|---|---|
| 触点类型 | 1PDT |
| 触点材料 | AgSnO2，镀硬质金 |
| 切换电压 | 250 V AC (2A) |
| 120 V DC (0.2A) | |
| 30 V DC (2A) | |
| 开关功率 | 500 VA |
| 机械寿命 | 107开关次数 |
电源
| 额定供电电压 | 24 V DC |
|---|---|
| 供电电压范围 | 19.2 V DC ... 30 V DC |
| 电流耗量 | 21 mA (24 V DC) |
| 功耗 | < 650 mW |
连接参数
| 实心线最小横截面 | 0.2 mm2 |
|---|---|
| 实心线横截面 | 1.5 mm2 |
| 多芯线最小横截面 | 0.2 mm2 |
| 多芯线横截面 | 1.5 mm2 |
| 可连接导线最小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（） | 16 |
| 剥线长度 | 7 mm |
| 连接类型 | 蝶型弹簧连接 |
一般参数
| 通道数目 | 1 |
|---|---|
| 环境温度（运行） | -20 °C ... 60 °C (任何安装位置) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 高度 | ≤ 2000 m |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 状态显示 | 绿色 LED (电源电压) |
| 黄色 LED（开关状态） | |
| 红色 LED（线路故障） | |
| 宽度 | 12.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 阻燃等级，符合UL 94 | V0 |
| 污染等级 | 2 |
| 电涌电压类别 | II |
| 外壳材料 | PA 66-FR |
| 保护等级 | IP20 |
| 颜色 | 绿色 |
| 电气隔离，输入／输出 | 375 V (峰值符合EN 60079-11) |
| 电气隔离，输入／电源 | 375 V (峰值符合EN 60079-11) |
| 输出/输入/电源电气隔离、T型连接器 | 300 Vrms (额定绝缘电压，电涌保护III级，污染等级2级，安全隔离符合EN 61010，EN 50178) |
| 输入/电源电气隔离/T型连接器 | 375 V (峰值符合EN 60079-11) |
| 致 | CE认证，且符合EN 61326标准 |
| ATEX | II (1) GD [Ex ia] IIC |
| Ex II 3 G Ex nA nC IIC T4 Gc X | |
| IECEx | [Ex ia] IIC；[Ex iaD]；Ex nAC IIC T4 X |
| UL，美国／加拿大 | I类，第2部分，I、II、III类的IS，第1部分 |
| 功能安全（SIL） | SIL 2符合EN 61508标准 |
安全特性参数
| 一致性要求 | IEC 61508 - 低要求 |
|---|---|
| 属性 | 非反向操作 |
| 设备类型 | A类 |
| 安全完整性水平（SIL） | 2 |
| 安全故障百分率（SFF） | 78 % |
| λSU | 2.49 x 10-7 (249 FIT) |
| λSD | 6 x 10-9 (6 FIT) |
| λDU | 6.4 x 10-8 (64 FIT) |
| λDD | 7 x 10-9 (7 FIT) |
| 所需求的危险故障可能性（PFHAVG） | 3.09 x 10-4 （1年） |
| 6.17 x 10-4 （2年） | |
| 1.54 x 10-3 （5年） | |
| 诊断范围（DC） | (DCS = 2.4%, DCD = 9%) |
| 一致性要求 | IEC 61508 - 低要求 |
| 属性 | 反向操作 |
| 设备类型 | A类 |
| 安全完整性水平（SIL） | 2 |
| 安全故障百分率（SFF） | 78 % |
| λSU | 2.48 x 10-7 (248 FIT) |
| λSD | 1 x 10-9 (1 FIT) |
| λDU | 6.2 x 10-8 (62 FIT) |
| λDD | 6 x 10-9 (6 FIT) |
| 所需求的危险故障可能性（PFHAVG） | 3.01 x 10-4 （1年） |
| 6.02 x 10-4 （2年） | |
| 1.5 x 10-3 （5年） | |
| 诊断范围（DC） | (DCS = 0.4%, DCD = 8%) |
安全数据
| 输入电压Uo | ≤ 9.6 V |
|---|---|
| 输出电流Io | ≤ 10 mA |
| 输出功率Po | ≤ 25 mW |
| 气体分类 | II C |
| 外部电感Lo | 100 mH |
| 外部电容Co | 510 nF |
| 气体分类 | II C |
| 外部电感Lo | 5 mH |
| 外部电容Co | 840 nF |
| 气体分类 | II C |
| 外部电感Lo | 1 mH |
| 外部电容Co | 1.2 μF |
| 气体分类 | II C |
| 外部电感Lo | 10 μH |
| 外部电容Co | 3.6 μF |
| 安全电压Um | 253 V AC (125 V DC) |
| 气体分类 | II B |
| 外部电感Lo | 100 mH |
| 外部电容Co | 2.7 μF |
| 气体分类 | II B |
| 外部电感Lo | 5 mH |
| 外部电容Co | 4.4 μF |
| 气体分类 | II B |
| 外部电感Lo | 1 mH |
| 外部电容Co | 6.3 μF |
| 气体分类 | II B |
| 外部电感Lo | 10 μH |
| 外部电容Co | 26 μF |
- 所属城市：福建 厦门
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈连星
- 电话：0592-5593802
- 传真：0592-5592187
- 手机：15392420806
- QQ ：

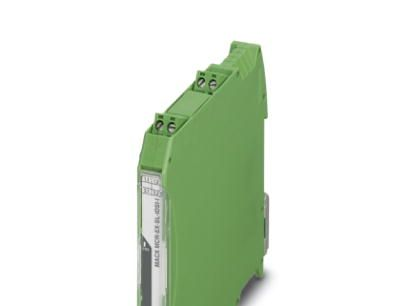

菲尼克斯电气代理商特价促销菲尼克斯隔离放大器MACX MCR-EX-SL-IDSI-I-SP
信息内容：厦门艾吉特机电设备有限公司是德国菲尼克斯电气核心特价分销商。 特价供应菲尼克斯全系列产品：菲尼克斯电源、IB模块 I/O无线模块、继电器、隔离器、防雷器，交换机。 销售电话：0592-5593802 传真：0592-5592187 联系人：陈连星 商务QQ:2310994698 网址：http://www.igt-auto.com/ 2924032 MACX MCR-EX-SL-IDSI-I-SP 输入数据 电流输入信号 0 mA ... 20 mA 4 mA ... 20 mA 输入电压限制 5.4 V (当20 mA时) 输入阻抗 > 100 kΩ (如果出现线路故障) 输出数据 信号输出 电流输出 电流输出信号 0 mA ... 20 mA 4 mA ... 20 mA 传输行为 1:1 对应于输入信号 负载/输出...

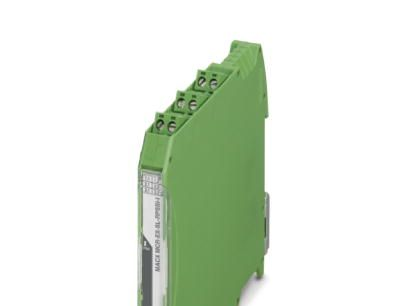

菲尼克斯一级代理特价供应电源/输入隔离放大器MACX MCR-EX-SL-RPSSI-I-SP
