EST-4000伺服变压器
| 价 格： | 1.00 | |
| 型号/规格： | EST-7500 | |
| 品牌/商标： | 大鸿发电子 | |
| 加工定制： | 是 | |
| 输出电流： | 34.0（A） | |
| 输入电压： | 三相四线380（V） | |
| 输出电压： | 三相三线200~220（V） | |
| 输出功率： | 7500（W） | |
| 频率范围： | 50~60（HZ） | |
| 产品认证： | CE、TUV、UL、CCC、RoHS |
一、接线图：
1、在伺服变压器功率≥4.0KVA时，伺服器控制变压器（L1C、L2C）接线端子不要接到电子伺服变压器上，L1C直接接到三相四线380V的一根相线上，即“T”端，L2C直接接到三相四线380V的零线上，即“N”端。也就是说，伺服驱动器的控制变压器（L1C、L2C），直接接到AC220V上，然后，伺服变压器输出端（L1、L2、L3）接到伺服驱动器的L1、L2、L3上，即可。
2、输入电压三相四线380V的零线一定要接，而且必须采用≥3mm2 ，否则，不能正常工作。
3、如使用三菱伺服驱动器时，将上图L2与L3调换接线。
dzsc/19/3712/19371244.jpg
二、基本参数：
输入电压：三相四线AC380V
输出电压：三相三线AC200~220V
三、产品系列：
|
序号 |
型号 |
功率 |
序号 |
型号 |
功率 |
|
1 |
EST-1500 |
1.5KVA |
7 |
EST-11000 |
11.0KVA |
|
2 |
EST-2000 |
2.0KVA |
8 |
EST-15000 |
15.0KVA |
|
3 |
EST-3000 |
3.0KVA |
9 |
EST-20000 |
20.0KVA |
|
4 |
EST-4500 |
4.5KVA |
10 |
EST-30000 |
30.0KVA |
|
5 |
EST-5500 |
5.5KVA |
11 |
EST-45000 |
45.0KVA |
|
6 |
EST-7500 |
7.5KVA |
12 |
|
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 倪书世 先生
- 电话：0755-26990493
- 传真：0755-26990493
- 手机：13543298521
- QQ ：
伺服驱动器专用电源

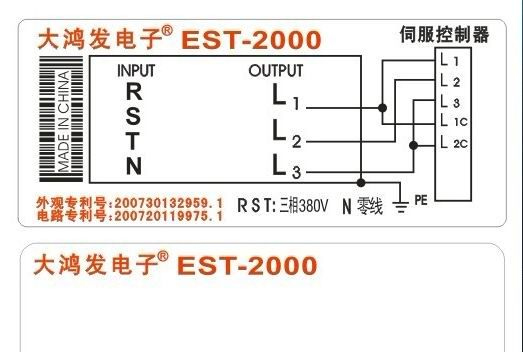

信息内容：一、主电路（仅供参考）： 1、在伺服电源功率≥4.0KVA时，伺服器控制电源（L1C、L2C）接线端子不要接到电子伺服电源上，L1C直接接到三相四线380V的一根相线上，即“T”端，L2C直接接到三相四线380V的零线上，即“N”端。也就是说，伺服驱动器的控制电源（L1C、L2C），直接接到AC220V上，然后，伺服电源输出端（L1、L2、L3）接到伺服驱动器的L1、L2、L3上，即可。 2、输入电压三相四线380V的零线一定要接，而且必须采用≥3mm2， 否则，不能正常工作。 3、如使用三菱伺服驱动器时，将上图L2与L3调换接线。 dzsc/19/3712/19371245.jpg 二、功能与简介： 三相电子电源380V/220V深圳，伺服电源，电子伺服电源，三相电源，无需风扇散热型三相智能型伺服电源 三相智能型伺服电源是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服电源。该产品解决了传统电源笨重、发热、耗电、安装难等问题，与工频电源有本质上的不同，在性能上有质的飞跃。该电源的容量可以从0.5KVA到60KVA,满足了所有伺服电机电压的匹配。 伺服电源可配伺服电机： 三菱伺服...
