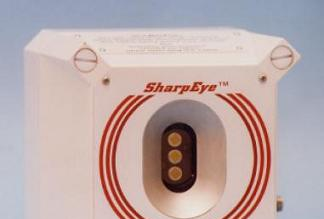

SharpEye^TM 20/20ML mini型UV/IR火焰探测

•     采用了高灵敏度传感器，提高了对错误报警的免疫力。
•     可探测碳氢化合物燃烧火焰，如氢气、羟基化合物以及金属和无机物燃烧火焰火警。
•     监测紫外线和红外线窄带谱频。
•      整合了逻辑电路，防止了阳光辐射所产生的误报警。IR传感器的检测范围为2.5~3.0微米。
• 探测器对UV和IR传感器接收信号的频率、亮度和持续时间进行分析，任何一个传感器在接收到火焰发射频谱后都能够引发报警。
•         能够在高/低温,高湿,震动等最苛刻的环境下正常工作。

特点 • UV/IR双重光谱检测 • 高速火焰探测 • 对深色信号50秒反应 • 更宽监测视野（垂直/水平100^o） • 用户设置功能 • 通过微机或手操器修改设置 • 高错误报警免疫力（光盲） • 自动或手动校准功能 (BIT)－LB • 标准4线连接 • 4-20mA 或3-4线输出 • RS485 Modbus • 最小平均故障间隔时间100,000小时 • 3年质保期 基本技术参数

光谱量程	VU：0.185~0.260微米		IR：2.5~3微米
检测范围	汽油 50ft(15m) 正庚烷 50ft(15m) 柴油 37ft(11m) JP5 37ft(11m) 煤油 37ft(11m) 酒精(Ethanol) 37.5ft(11m) IAP（Isopropyl Alcohol）25ft(7.5m)		甲醇 25ft(7.5m) 甲烷 40ft(12m) LPG(丙烷) 40ft(12m) 氢 50ft(15m) 硅烷 33ft(10m) 聚丙烯 20ft(6m) 纸 20ft(6m)
反应时间		5秒(标准)
可调延时	30秒
监测范围		垂直100o,水平100 o
自检功能	手动或自动自检
温度要求	工作温度： －40oF（－40 oC）～160oF（70 oC） 储存温度： －65oF（－55 oC）～185oF（85 oC）
湿度		95％

电子技术参数

工作电压	18－32VDC
工作电流	待机状态：40Ma（） 报警状态：70Ma（）
电缆导管	2╳3/4″-14NPT 或 2╳M25╳1.5mm ISO
电路保护	符合 MIL-STD-1275A标准
电磁兼容	EMI/RFI protected CE Marked

输出

继电输出	报警失败：2A @30 VDC 0.5A @250 VAC 失败继电输出：常闭（normally close）；其他：常开（normally on）
4－20 mA	失败（Fault）： BIT失败（BIT Fault）： 正常（Normall）： 红外（IR Detection）： 紫外（UV Detection）： 示警（Warning）： 报警（Alarm）： 环路电阻（Resistance loop）：	0 2mA 4mA 8mA 12mA 16 mA 20 mA 100-600 Ohm	+0.5 mA ±10% ±5% ±5% ±5% ±5% ±5%
RS-485	RS-485标准接口,可用于连接控制器等设备

物理属性

外形尺寸	4" x 4" x 2.5" (100 x 100 x 62 mm)
重量	不锈钢（St. St 316L）：2.5Lb (1.2 Kg) 工程塑料：0.7Lb (0.3 Kg) 安装支架：0.8Lb (0.3 7Kg)
适用环境	符合MIL-STD-810C标准。应用于高湿、高盐、震动、机械震动、高温和低温等环境。
防护性能	IP66 and IP67 per En60529	NEMA 250 6P

flame transducer 火焰是由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射。 不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的 1 ～ 2 μ m 近红外波长域具有的辐射强度。例如汽油燃烧时的火焰辐射强度的波长…… 　 　　功能说明 　 　　火焰传感器是机器人专门用来搜寻火源的传感器，当然火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。 　 　　远红外火焰传感器 　 　　功能用途：远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。 　 　　原理介绍：远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；红外光越弱，数值越大。 　 　　使用说明： 　 　　远红外火焰传感器的安装如下图所示，安装使用时注意以下几点： 　 　　a，将机器人上光敏传感器取下，然后将远红外火焰传感器直接接在光敏接口上。 　 　　b，远红外火焰传感器的插针是有极性的，安装时将红线接在主板上画有“+”的位置；如在使用时无反应，只要将传感器反插就可以了。 　 　　c，在图形化编程时，直接用“亮度检测模块”控制；在代码框编程时，使用函数photo（1）和photo（2）检测。 　 　　d，远红外火焰探头的工作温度为-25摄氏度～85摄氏度，在使用过程中应注意火焰探头离火焰的距离不能太近，以免造成损坏。

火焰探测的基本原理
火焰的辐射是具有离散光谱的气体辐射和伴有连续光谱的固体辐射，其波长在0.1-10μm或更宽的范围，为了避免其他信号的干扰，常利用波长<300nm的紫外线，或者火焰中特有的波长在4.4μm附近的CO2辐射光谱作为探测信号。紫外线传感器只对185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的光线不敏感,利用它可以对火焰中的紫外线进行检测。到达大气层下地面的太阳光和非透紫材料作为玻壳的电光源发出的光波长均大于300nm，故火焰探测的220m-280nm中紫外波段属太阳光谱盲区（日盲区）。紫外火焰探测技术，使系统避开了最强大的自然光源一太阳造成的复杂背景，使得在系统中信息处理的负担大为减轻。所以可靠性较高，加之它是光子检测手段，因而信噪比高，具有极微弱信号检测能力，除此之外，它还具有反应时间极快的特点。与红外探测器相比，紫外探测器更为可靠，且具有高灵敏度、高输出、高响应速度和应用线路简单等特点。因而充气紫外光电管正日益广泛地应用于燃烧监控、火灾自报警、放电检测、紫外线检测、及紫外线光电控制装置中。
但对于传统的紫外光电管器件，由于结构设计和制备工艺的限制，其噪声和灵敏度是一个互相矛盾的参数。一般而言，需将灵敏度控制在一个合适的水平，过高的灵敏度对器件的低噪声指标是十分困难的，因为灵敏度和噪声信号都是由光敏管发出，传统的检测器会将两种信号同时放大。所以其灵敏度比较差,检测距离小,不能抗雷电的干扰,存在一定的误报率。因而需要基于现有或新发展的探测原理方法，与其它学科技术交叉，通过改进信号采集和处理等方法来改善系统性能。
火焰探测报警器技术的现状
国标中对于点型紫外火焰探测器的响应规定30s均可接受，但由于科技的进步，市场上的火焰探测报警产品的响应时间性均能满足这个时间范围，但对于实际应用和安防要求而言这是必须的，而且对指标和性能要求越来越高。国内的大部分报警系统响应时间在S级，国外公司日本滨松、美国MSA等其响应速度最快可达到ms级，可查阅的国外的火焰检测器探测距离为500米，不能用在更远距离火焰探测中。市场上的火焰检测器主要有感烟传感器、红外传感器和紫外光敏管，即使是采用多信息融合技术的火焰探测系统，其检测的信息来源也主要是这三个方面。传统的火焰探测传感器存在以下不足：
a. 烟雾传感器，这是一种火焰间接检测器，当火焰产生后烟雾也随着产生。当烟雾达到一定的浓度时发出报警信号。用这种方式检测火焰有很大的弊病，有很多物质燃烧时不产生烟雾（如天然气、乙醇、甲醇等），并且检测距离较短，传感器必须在烟雾最浓的位置，可见当火焰发生到烟雾浓密，然后报警，在有的场合可能为时太晚。
b. 热释放红外火焰检测器，直接检测火焰中波长为4.35±0.15μm的红外光谱，检测目标比较明确，它由热释放探头和放大器组成，不足之处是：这种类型的传感器具有压电性，对声音电磁波以及震动都十分敏感，所以使用的地方受到一定的限制，它的检测距离小于80m。
c. 常规的紫外火焰检测器，直接检测火焰中180-260nm的紫外光谱，检测的目标也十分明确，响应速度也比较快。它由紫外光敏探头和放大器组成，不足之处是:灵敏度差,检测距离小于15m,不能抗雷电的干扰,存在一定的误报率,因此只能用在距离较短的封闭环境,如加热炉、工业锅炉等地方。
针对不同类型火焰探测器的特点限制，怎么融入火灾探测报警需要的实时性
和准确性，火焰探测的高速响应、远距离探测（针对不同场所而言）、准确无误报等特性就成为火焰探测技术必须解决的难题。鉴于紫外火焰探测自身的优点和探测系统的易实现性、和探测距离的扩展性，所以对紫外光敏管加入智能火焰探测模块，通过采用放大电路、信号处理和数字滤波技术，改善了市场上现有火灾报警系统存在的不足，这也是我们研究火焰检测器的初衷。

公司优惠供应德国BFI火焰探测器，BFI火焰传感器，BFI高温计等产品。德国BFI火焰探测系统BFI-RCZW型火焰检测仪,是采用紫外线光敏传感器件研制而成的火焰检测仪器。该产品具有很强的抗干扰能力,不受日光、红外热辐射、炉膛高温等影响,能可靠地检测火焰是否存在,因而本产品广泛应用于石油、化工、冶金等采用液体或气体燃料的工业燃烧系统的火焰检测,保证燃烧设备安全运行。工作电源:220V/50HZ,检测距离：（0.09平方米汽油燃烧）监测距离可达15米,灵敏度：见火响应时间≤ 1秒/熄火响应时间1~3秒,光谱响应：180nm-280nm。我公司常年代理销售德国BFI火焰探测器，BFI火焰传感器，BFI高温计等产品

dzsc/19/3690/19369019.jpg TP-6 UV紫外线传感器

特点：☆ 能够感应紫外线UVa与UVb波段；☆ GaN材料制作；☆ 内部视觉盲区；☆ 光电模式；☆ 性价比；☆ 灵敏度高； ☆ 可靠性好；☆ 封装小     应用：☆ 紫外辐射强度测量仪/紫外光测量仪☆ 紫外光监视器 参数 符号 条件 最小值 中心值 值 单位 光谱带宽变化范围 λb — 290 — 400 nm 峰值灵敏度波长 λp — — 330 — nm 暗输出电压 Vdark Ee=100mW/m2 λp=330nm — 0 0.2 mV 灵敏度 Vs    RL=1MΩ 3.9 4.0 4.1 mV/UVI 反向击穿电压 VBR — 30 40 100 V 正向电压 VF If=10mA 2.6 3.0 3.5 V 总电容 Ct f=1MHz — 6 — pF 上升时间 tr RL=1MΩ CL=1000pF — 10 — mS 下降时间 tf — 500 — mS
