供应桑美 爱浦1W DC/DC电源模块 定压输入非稳压输出NN1-05D15B隔离1000V
| 价 格： | 面议 | |
| 型号/规格： | NN1-05D15B | |
| 品牌/商标： | ULNIOU/爱浦 |
供应桑美 爱浦1W DC/DC电源模块 定压输入非稳压输出 NN1-05D15S NN1-05D15B隔离1000V
典型性能 Typical performance- ◆ 特点：定电压输入，隔离非稳压输出，1W功率 Characteristics:Fixed Input,isolation, Unregulated Output,1W
- ◆ 隔离电压：1000VDC/3000VDC Isolation voltage: 1000VDC/3000VDC
- ◆ 效率：高达80% Efficiency :up to 80%
- ◆ 工作温度：-40℃～+85℃ Working temperature -40℃~+85℃
- ◆ MTBF≥350万小时 MTBF≥3500000Hrs
- ◆ 符合RoHS指令 In line with RoHS codes
- ◆ 线性调节率 (输入电压变化±1%时)±1.2% Line regulation (once input change ±1%) ±1.2%
- ◆ 负载调节率(10%-100%满载) 15% Load regulation (10%-100% full load) 15%
- ◆ 纹波/噪声(20MHz带宽)＜75mVp-p Ripple and noise (20MHz Band width) <75mVp-p dzsc/19/3683/19368378.jpg
|
典型产品列表 Typical product tabulates |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型号 TYPE |
输入电压范围 Input voltage range |
标称输出电压/输出电流（Nominal output voltage / output current） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VO1 |
VO2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电压（V） Input voltage |
最小电流Min mA |
电流Max mA |
电压（V） Input voltage |
最小电流Min mA |
电流Max mA |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□S05B |
5V（4. 5~5.5VDC） 12V（10.8~13.2VDC） 24V（21.6~26.4VDC） |
5V |
20mA |
200mA |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□S09B |
9V |
11mA |
110mA |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□S12B |
12V |
8.3mA |
83mA |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□S15B |
15V |
6.8mA |
68mA |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□S24B |
24V |
4.2mA |
42mA |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□D05B |
+5V |
10mA |
100mA |
-5V |
10mA |
100mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□D09B |
+9V |
5.5mA |
55mA |
-9V |
5.5mA |
55mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□D12B |
+12V |
4mA |
40mA |
-12V |
4mA |
40mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□D15B |
+15V |
3.3mA |
33mA |
-15V |
3.3mA |
33mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□D24B |
+24V |
2.1mA |
21mA |
-24V |
2.1mA |
21mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□E05B |
+5V |
10mA |
100mA |
+5V |
10mA |
100mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□E09B |
+9V |
5.5mA |
55mA |
+9V |
5.5mA |
55mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□E12B |
+12V |
4mA |
40mA |
+12V |
4mA |
40mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□E15B |
+15V |
3.3mA |
33mA |
+15V |
3.3mA |
33mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NN1-□E24B |
+24V |
2.1mA |
21mA |
+24V |
2.1mA |
21mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：□代表输入电压标称值，因篇幅有限，以上只是部分产品列表，若需列表以外产品，请与本公司销售部联系。 □Shows the nominal value of input voltage, due to space limitations ,the above list is only for some products, If other than a list of products, please contact the Company’s sales department. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
封装尺寸 Mechanical Data |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
封装代号Package code |
L x W x H |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 (单路输出 single output) |
19.50 × 6.00 × 10.00mm |
0.76 × 0.24 × 0.39inch |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 ( 两路正负输出 dual output ) |
19.50 × 6.00 × 10.00mm |
0.76 × 0.24 × 0.39inch |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 ( 两路隔离输出 dual output isolated ) |
19.50 × 6.00 × 10.00mm |
0.76 × 0.24 × 0.39inch |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
封装尺寸图 Mechanical Data |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。 Note：The power modules such as the definition of the pin does not match with the hand book, please refer to the actual item. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/19/3683/19368378.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应供应小型电磁继电器HHC68B-4Z-AC220V(HH54P、MY4)不带灯 AC220V

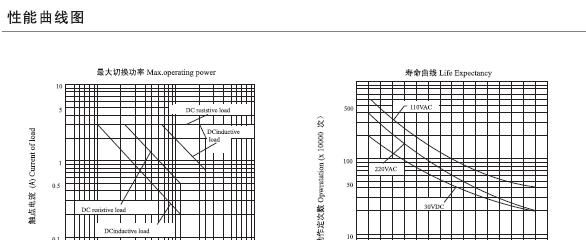

信息内容：供应小型电磁继电器HHC68B-4Z(HH54P、MY4)不带灯 AC220V 特性： ◇超小型体积； ◇功耗低； ◇触点负载大； ◇高灵敏度； ◇可配置指示灯； 产品说明：HHC68B-4Z(HH54P,MY4) 触点形式：四组转换 触点负载：5A/240VAC 28VDC 线圈功率：DC：0.9W，AC：1.2VA 线圈规格：AC6V、AC12V、AC24V、AC36V DC6V、DC12V、DC24V、DC36V 产品外形尺寸：27×21×35mmdzsc/19/3723/19372386.jpgdzsc/19/3723/19372386.jpgdzsc/19/3723/19372386.jpg dzsc/19/3723/19372386.jpg
供应RH1B-U-A110 RH1B-UL-A110 RH1B-U-AC110 RH1B-UL-AC110小型功率继电器

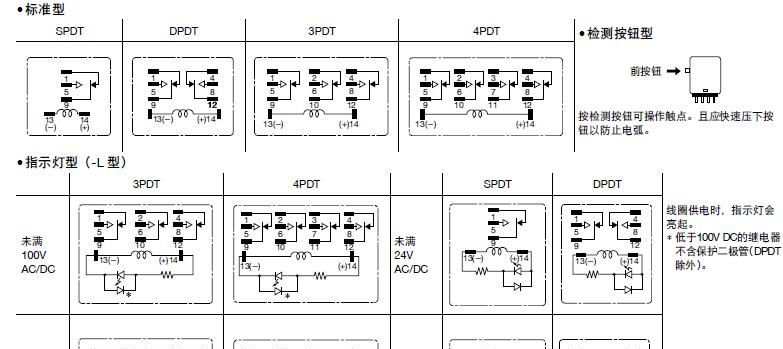

信息内容：供应RH1B-U-A110 RH1B-UL-A110 RH1B-U-AC110 RH1B-UL-AC110小型功率继电器 RH系列 : 功率继电器 SPDT〜 4PDT、 10A 触点小型功率继电器。 外形尺寸图（mm） dzsc/19/3723/19372390.jpg 主要特征 RH 系列为具有大容量的小型功率继电器。与 RR 系列的触点容量相同，而大小与 IDEC 小型继电器相同。 体积小省空间 10A 触点小型功率继电器。 RH 系列为具有大容量的小型功率继电器。与RR 系列的触点容 量相同，而大小与IDEC 小型继电器相同。体积小省空间。 • 备有无镉触点型（附带W 的型号） • 取得Lloyd船级认证（仅限RH2 型以及RH4 型）。 型号: dzsc/19/3723/19372390.jpg 订购指南 • 订购时，请指明型号及线圈电压编码。 • 型号中的∗ 为线圈电压编码。 dzsc/19/3723/19372390.jpg 内部电路图（底视图）dzsc/19/3723/19372390.jpg
