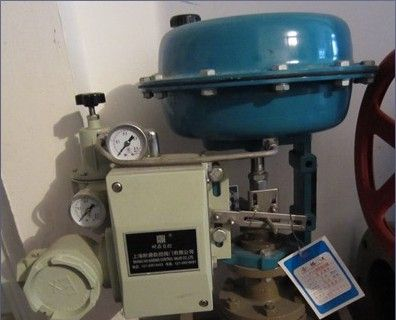

供应ZJHP型气动薄膜单座调节阀
| 价 格： | 面议 | |
| 型号/规格： | ZJHP-16B,ZJHP-25B阀门 | |
| 品牌/商标： | 上海耐鼎 |
ZJHP-16B,ZJHP-25B阀门
ZJHP型气动薄膜单座调节阀ZJHP-10K,ZJHP-16K,ZJHP-25K,ZJHP-40K,ZJHP-64K,ZJHP-10B,ZJHP-16B,ZJHP-25B,ZJHP-40B,ZJHP-64B,ZJHP-10C,ZJHP-16C,ZJHP-25C,ZJHP-40C,ZJHP-64C,ZJHP-10P,ZJHP-16P,ZJHP-25P,ZJHP-40P,ZJHP-64P,ZJHP-10G,ZJHP-16G,ZJHP-25G,ZJHP-40G,ZJHP-64G,ZJHP-10W,ZJHP-16W,ZJHP-25W,ZJHP-40W,ZJHP-64W
技术参数和性能
■ 阀体
|
型 式 |
直通单座铸造球型阀 |
|
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上 阀 盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
结构形式 |
(详见图1~图5) |
■ 阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 |
■ 执行机构
|
型 式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围KPa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
■ 阀作用型式
气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)
