价 格: | 1.00 | |
型号/规格: | CL23-编带 | |
品牌/商标: | 华裕电容 | |
环保类别: | 无铅环保型 | |
安装方式: | 直插式 | |
包装方式: | 散装 | |
产品主要用途: | 工业电力电气设备 |
CL23校正电容系列(金属化聚乙酯膜电容器)-编带
型号 |
价格 |
尺寸 |
||
W |
T |
H |
||
MEC 104J100V |
0.25 |
7.3 |
2.6 |
6.6 |
MEC 474J63VF |
0.55 |
7.3 |
4.6 |
9.6 |
价格仅供参考,以报价单为准。
用途/Features
可靠性高
塑料外壳封装,外观一致性好
High reliability
Box type provides the identical outer appearance
技术要求/Specifications
引用标准 Reference Standard |
GB 7332(EC60384-2), CECC30401-009,DIN44112,ITT005 10101-QS |
||
气候类别 Climatic Category |
55/100/56 |
||
额定电压 Rated Voltage |
63V、100V、160V、250V、400、630V |
||
电容量范围 Capacitance range |
0.0010μF to 2.2μF |
||
电容量偏差 Capacitance Tolerance |
±5%(J), ±10%(K),±20%(M) |
||
总自身电感 Total Self-inductance |
≈8nH(P=7.5), 9nH(P=10.0), 10nH(P=15.0) *引出线长度 leads length:~2mm |
||
耐电压 Voltage proof |
1.6UR (5S) |
||
损耗角正切 Dissipation factor |
测试频率(Frequency) |
CR ≤0.1μF |
CR >0.1μ |
1KHz |
≤1.0% |
≤1.0% |
|
10KHz |
≤1.5% |
≤1.5% |
|
1 KHz |
≤3.0% |
≤1.5% |
|
绝缘电阻 Insulation resistance |
UR>100V |
≥30,000MΩ,CR≤0.33μF ≥10,000S, CR>0.33μ (20℃,100V,1min) |
|
UR≥00V |
≥15,000MΩ,CR≤0.33μF ≥5,000S, CR>0.33μ (20℃,10V,1min) |
可靠性(DIN 40040)/Reliability(DIN 40040):
使用条件:温度(40℃),电压( 0.5×UR)
失效率≤5Fit(1FIT=1×10-9失效数/元件×小时)
失交判据( DIN 44122):短路或开路;电容量变化(△C/C±10%):损耗角正切变化(△tgδ >2×额定值)
绝缘电阻(< 0.005×额定值)
此产品关键字:
校正电容
华裕电容-高品质金属化薄膜电容制造商
全国免费咨询热线:400-850-5811
销售热线(直线):020-87022531 020-87022473
传真:02087022531 02087023473
手机:18665682511
http://www.hy-el.com http://www.gdhyel.com

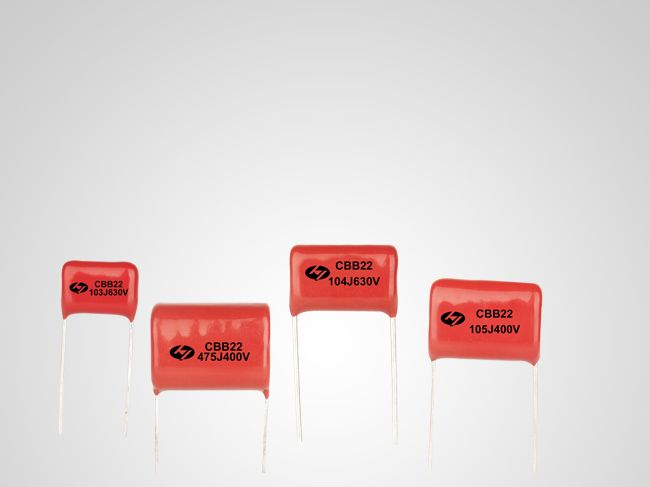

CBB22金属化聚丙烯膜电容器 型号 价格 尺寸 W T H CBB22 103J630V10RN 0.18 13 5 9 CBB22 104J630V10RN 0.2 18 7 11.5 CBB22 105J400V20RN 0.45 23 9.5 15.5 CBB22 475J400V27RN 1.8 30.5 17 23.5 ...
