供应高性能、低成本增量编码器ISN3005

价格：		1.00
型号/规格：		ISN3005
品牌/商标：		HONEYWELL（霍尼韦尔）

详细介绍
企业详情

ISN3005

※技术参数

dzsc/19/3661/19366190.jpg

电气参数	方波
输出波形	A B 两加
消耗电流	≤180mA
响应频率	0～80KHz
载空比	0.5T±0.1T
相位差	90°±45°
电源电压	DC 5V、DC5-12V、 DC 12-24V、DC 5-24V
输出电压	高电平VH≥85%Vcc，低电平VL≤0.3V
脉冲数	100、200、300、360、500(其他脉冲数用户需要预订)
电路特征	C-集电极开路、F-互补、E-电压、L-长线驱动器
***机械参数
转速	3000rpm
转动惯量	3.54x10-6kgm2
起动力矩	4X10￣3Nm(+25℃)
轴负载	颈向20N；轴向10N
抗冲击	980/s2，6ms,XYZ方向各2次
抗震动	50m/s2,10-200HZ,XYZ方向各2h
工作寿命	MTBF≥20000h（+25℃,2000rpm）
重量	约60g（零0.5m电缆）

***环境参数
工作温度	30-85%无结露
储存温度	-40℃-85℃
工作温度	-20℃-85℃
防护	防水、防油、防尘IP54

※产品描述

*主体直径ф30mm，主轴ф5mm，D型切口，

止口ф15mm。

*具有体积小、质量轻、结构紧凑、安装方便

等特点。

*适用于办公自动化。及工控领域等精密工作环境，如

注塑机、圆盘鞋机等。

※输出波形与信号位置精度

90℃常规产品不含Z信号；

从轴端看，顺时针旋转（CW）时的波形图；

dzsc/19/3661/19366190.jpg

波形比; X1+X2=1/12T X3+X4=1/2T+1/12T

相位差：Xn=1/4±1/12T（n=1.2.3.4）

信号位置误差；准确度≤1/18T

周期误差:+0.01T 电角度周期：TD=T

脉冲周期:T360℃/N（N为每转输出脉冲数）

※接线表

信号	+5V	0V	SIGA	SIGdzsc/19/3661/19366190.gif	SIGB	SIGdzsc/19/3661/19366190.gif	SIGZ	SIGdzsc/19/3661/19366190.gif	屏蔽
导线颜色	红	黑	绿	棕	白	灰	黄	橙	N.C.
插座号（7芯）	1	4	3	---	5	---	2	---	6
注：屏蔽线已接编码器外壳，输出电缆标准长度为0.5米，实际接线以编码器的标签为准。

※型号说明

dzsc/19/3661/19366190.jpg

基本型号ISN3005，电缆后出E，脉冲数3600/p/r,A、B两路信号，电源电压DC5V，集电极开路输出C；

编码器型号记为：ISN3005-901E3608-05C

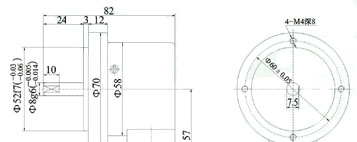

※安装尺寸

dzsc/19/3661/19366190.jpg
