※技术参数
|
|
dzsc/19/3661/19366168.jpg
|
|
电气参数
|
|
|
输出波形
|
方 波
|
|
输出相
|
A BZ三相或AB两相
|
|
消耗电流
|
≤40mA
|
|
输出电流
|
0～20KHz（E输出电路）0～50KHz（L输出电路）
|
|
载空比
|
0.5T±0.1T
|
|
相位差
|
90°±45°
|
|
电源电压
|
DC 5V±5%
|
|
输出电压
|
高电平VH≥85%Vcc，低电平VL≤0.3V
|
|
脉冲数
|
50、100、200、256、360、400、500、512、1000、1024(其它脉冲数用户需要预订)
|
|
电路特征
|
E-电压、L-长线驱动器
|
|

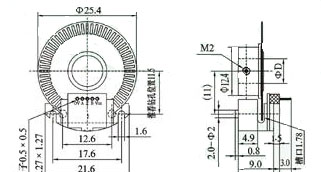

***机械参数
|
|
|
位置信号
|
3种
|
|
抗冲击
|
980/S2，6ms,XYZ方向各2次
|
|
抗震动
|
50m/S2,10-200HZ,XYZ方向各2h
|
|
光栅盘惯量
|
≤0.6gcm2
|
|
工作寿命
|
MTBF≥50000h（+25℃,2000rpm）
|
|
可选轴孔
|
≤8mm
|
|
重量
|
约4g
|
|
|
|
|
***环境参数
|
|
|
工作温度
|
30-85%无结露
|
|
储存温度
|
-40℃-85℃
|
|
工作温度
|
-40℃-85℃
|
|
焊接温度
|
≤260℃
|
|
防 护
|
防震、防尘IP50
|
|
|
※产 品 描 述
|
|
●该模块是一种高性能、低成本增量编码器模块。在与光
|
|
栅盘一起使用时，这个模块可以检测旋转位置。该模块
|
|
由带透镜的LED光源和检测IC组成，外面采用小型C形塑
|
|
料封装。由于高度校准的光源和独特的光电检测器阵
|
|
列，该模块对安装中没有对准的容错力非常高。通过
|
|
位于2.54毫米（0.1英寸）中心上的四条焊接板引线，可
|
|
以获得两通道数字和5V电源输入。
|
|
●该编码器体积小，安装方便、分辨率范围宽，-40℃到
|
|
+85℃的工作温度，不要求信号调节，兼容TTL，具有两通
|
|
正交输出。
|
|
●HDF-Y系列以极低的成本提供了完善的活动检测功能，改
|
|
善了闭环控制的性价比，其典型应用有打印机、绘图仪、
|
|
复印机和办公自动化设备等。
|
|
※输出波形与信号位置精度
|
|
90℃常规产品不含Z信号；
|
|
从轴端看，顺时针旋转（CW）时的波形图；
|
|
dzsc/19/3661/19366168.jpg
|
|
※接线表
|
|
排线代号
|
颜色标记1
|
2
|
3
|
4
|
5
|
6
|
|
导线颜色
|
黑
|
红
|
绿
|
棕
|
灰
|
白
|
|
L输出
|
OV
|
Vcc
|
SIGA
|
SIGdzsc/19/3661/19366168.gif
|
SIGdzsc/19/3661/19366168.gif
|
SIGB
|
|
排线代码
|
颜色标记1
|
2
|
3
|
4
|
—
|
—
|
|
导线颜色
|
黑
|
绿
|
红
|
白
|
—
|
—
|
|
E输出
|
OV
|
SIGA
|
Vcc
|
SIGB
|
—
|
—
|
|
注：实际接线以编码器的标签为准。
|
|
