产品概述
MPM316W型压阻式液位传感器是将高可靠性、高精度的OEM表压压力敏感元件装入不锈钢壳体内构成，壳体端部的钢帽起保护压力敏感元件感压膜片的作用，也能使流体通畅地接触到感压膜片，防护电缆与壳体密封连接，电缆内有导气管，使传感器背压腔与电缆出口处的大气相通，确保了测量的精度。广泛应用于城市供排水、污水处理、水池、油池、油罐、水文地质、水库、河道、海洋等领域。
dzsc/19/3660/19366033.jpg
产品特点
•全不锈钢密封结构；
•投入测量方式；
•恒流源供电；
•激光调阻补偿零点和温度性能；
•选用固态压阻式压力传感器，高可靠性和高稳定性；
•电缆连接耐水、耐油。
性能参数
|
@1.5mADC，25℃ |
|
|
量程 |
1，2，5，10，20，50，100，200mH2O |
|
过压 |
2，3，7.5，15，30，70，150，300mH2O |
|
供电 |
1.5mADC |
|
零位 |
＜±2mVDC |
|
满量程输出 |
≥70mVDC或≥25mVDC(2mH2O以下) |
|
精度 |
±0.1%FS(最小)±0.25%FS(典型)±0.5%FS() |
|
长期稳定性 |
±0.3%FS/年 |
|
补偿温度 |
0℃～50℃ |
|
工作温度 |
-10℃～80℃ |
|
贮存温度 |
-40℃～100℃ |
|
零点温度系数 |
≤±0.02%FS/℃ |
|
满度温度系数 |
≤±0.02%FS/℃ |
|
外壳 |
不锈钢1Cr18Ni9Ti |
|
膜片 |
不锈钢316L |
|
O型密封圈 |
氟橡胶 |
|
电缆 |
Φ7.2mm聚乙烯专用电缆 |
|
响应时间(10%～90%) |
≤1毫秒 |
|
绝缘电阻 |
100MΩ，100VDC |
|
外壳防护等级 |
IP68 |
外形结构
(单位：mm)
dzsc/19/3660/19366033.gif
电气连接
|
导线颜色 |
连接 |
|
黑色 |
正输入(+IN) |
|
黄色 |
负输入(-IN) |
|
红色 |
正输出(+OUT) |
|
兰色 |
负输出(-OUT) |
|
白色 |
负输入(-IN) |
选型指南
|
MPM316W |
型压阻式液位传感器 |
|||
|
|
量程编码 |
测量范围 |
||
|
01 |
0～1mH2O |
|||
|
02 |
0～2mH2O |
|||
|
05 |
0～5mH2O |
|||
|
10 |
0～10mH2O |
|||
|
20 |
0～20mH2O |
|||
|
50 |
0～50mH2O |
|||
|
100 |
0～100mH2O |
|||
|
200 |
0～200mH2O |
|||
|
|
电缆长度(m) |
产品配套提供5m电缆，超过5m部分按长度加价。 |
||
|
|
代号 |
附加功能 |
||
|
F1 |
固定法兰 |
|||
|
|
|
|||
|
MPM316W |
05 |
10 |
F1 |
完整的型号规格 |
选型提示
注：F1固定法兰的尺寸及安装方法可参见MPM416W/WK/WRK型分体式液位变送器选型资料的相关内容。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
供应MPM416WRK型 软铠装液位变送器 陕西麦克 现场仪器

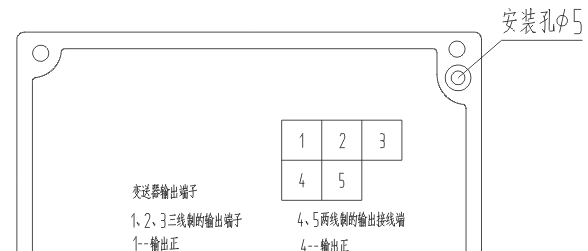

信息内容：MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器 MPM416WRK型软铠装液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。 dzsc/19/3660/19366034.jpg 产品特点 •分体式结构，投入(插入)液体中的传感器部分为全密封不锈钢结构，电子线路壳体为铸铝结构件，安装于方便接线的地方，便于调校和接线； •MPM416WRK型为全焊接，不锈钢柔性软管铠装； •防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得了防爆合格证； •船用型产品符合CCS《钢质海船入级规范》(2006)的要求，获得船用产品型式认可证书； 性能参数 ...
供应XMGA7000调节器 F&B 百特工控 XMGA7000

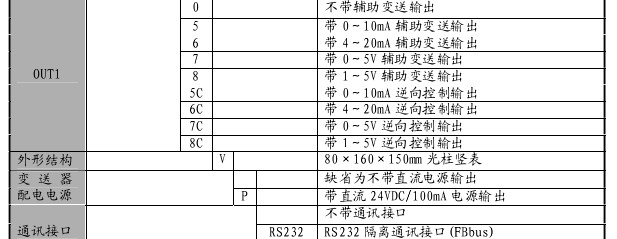

信息内容：XMGA7000系列多输入多输出间歇控制光柱数显PID调节器,百特 XMA5000系列通用专家自整定PID调节器 XMAF5000系列带伺服放大器的专家自整定PID调节器 GA5000系列多输入多输出光柱数显PID调节器 XMGA6000系列带前馈加法控制的光柱数显PID调节器 XMGAF5000系列带伺服放大器的回路调节器 XMGAF6000系列带伺服放大器和前馈加法控制的回路调节器 XMPA7000系列双回路串级控制可编程调节器 XMPAF7000系列带伺服放大器的双回路串级控制可编程调节器 XMPA8000系列锅炉燃烧控制可编程调节器 XMPAF8000锅炉燃烧控制系列带伺服放大器的可编程调节器 dzsc/19/3662/19366234.jpg ★ 功能特点 ※ 输入输出信号 ● 4个模拟量输入(AI) IN1(PV1)是被控过程参数的测量反馈输入端，可接收各种热电阻、热电偶、标准信号等任一输入信号，信号之间分度号可切换，即设即用。 IN2(PV2)是前馈控制输入或辅助输入端，可接收各种热电阻、热电偶、标准信号等任一输入信号，信号之间分度号可切换，即设即用。 IN3(PV3)可接收0～1...
