※技术参数
|
|
dzsc/19/3659/19365986.jpg
|
|
电气参数
|
方 波
|
|
输出波形
|
A 、B、Z三相
|
|
消耗电流
|
≤180mA
|
|
响应频率
|
0～120KHz
|
|
载空比
|
0.5T±0.1T
|
|
相位差
|
90°±45°
|
|
电源电压
|
DC 5V、DC5-12V、 DC 12-24V、DC 5-24V
|
|
输出电压
|
高电平VH≥85%Vcc，低电平VL≤0.3V
|
|
脉冲数
|
240、512、600、1024、1200、2000、2500(其它脉冲数用户需要预订)
|
|
电路特征
|
F-互补、L-长线驱动器
|
|
***机械参数
|
|
|
转速
|
4000rpm
|
|
转动惯量
|
4x10-5kgm2
|
|
起动力矩
|
5X10-2Nm(+25℃)
|
|
轴负载
|
径向40N；轴向30N
|
|
抗冲击
|
980/S2，6ms,XYZ方向各2次
|
|
抗震动
|
50m/S2,10-200HZ,XYZ方向各2h
|
|
工作寿命
|
MTBF≥50000h（+25℃,2000rpm）
|
|
重量
|
约370g（带1米电缆）
|
|
|
|
|
***环境参数
|
|
|
工作温度
|
30-85%无结露
|
|
储存温度
|
-30℃-85℃
|
|
工作温度
|
-10℃-70℃
|
|
防 护
|
防尘IP50
|
|
|
※产 品 描 述
|
|

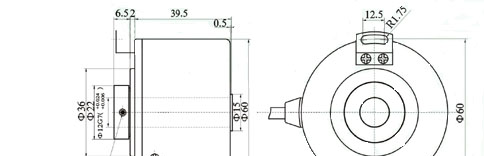

*外形尺寸ф80mmX43mm，孔径ф30mm（ф28mm、
|
|
ф25mm可选）；
|
|
*薄型设计，带部分负载短路保护电路，采用
|
|
板弹簧于用户端连接，无键槽锁紧环固定，安装使用
|
|
方便。
|
|
*广泛用应于自动控制、自动测量、遥控、计算技术
|
|
以及在数控机器上作角度和横、纵坐标的测量等，特
|
|
别适合电梯行业使用。
|
|
※输出波形与信号位置精度
|
|
90℃常规产品不含Z信号；
|
|
从轴端看，顺时针旋转（CW）时的波形图；
|
|
dzsc/19/3659/19365986.jpg
|
|
波形比;X1+X2=1/2T±1/12T X3+X4=1/2T±1/12T
|
|
相位差：Xn=1/4±1/12T（n=1、2、3、4）
|
|
信号位置误差；准确度≤1/18T
|
|
周期误差:+0.01T 电角度周期：TD=T
|
|
零位信号：TZ=1/4T（1T、1/2T、1/4T…）
|
|
脉冲周期:T=360°/N（N为每转输出脉冲数）
|
|
A、B相与Z相的位置关系不作规定
|
|
※接线表
|
|
信号
|
+5V
|
0V
|
SIGA
|
SIGdzsc/19/3659/19365986.gif
|
SIGB
|
SIGdzsc/19/3659/19365986.gif
|
SIGZ
|
SIGdzsc/19/3659/19365986.gif
|
屏蔽
|
|
导线颜色
|
红
|
黑
|
绿
|
棕
|
白
|
灰
|
黄
|
橙
|
N.C.
|
|
插座号（15芯）互补输出型
|
7
|
5
|
4
|
---
|
2
|
---
|
---
|
---
|
8
|
|
插座号（15芯）长线驱动器输出型
|
6
|
5
|
4
|
3
|
2
|
1
|
6
|
10
|
8
|
|
注：屏蔽线已接编码器外壳，实际接线以编码器的标签为准。
|
|
