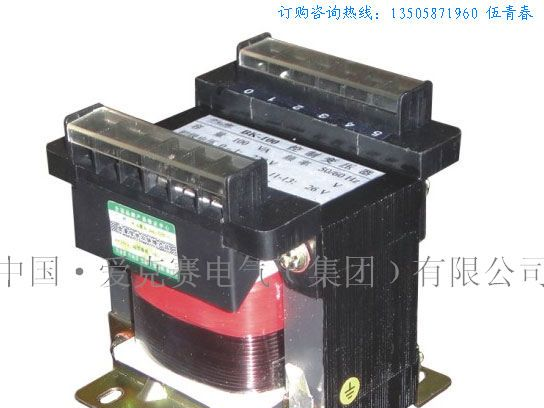

供应控制变压器变压器JBK5-100VA系列
| 价 格： | 5.00 | |
| 型号/规格： | JBK5-100VA | |
| 品牌/商标： | 爱克赛 | |
| 包装方式： | 单件包装 | |
| 主要用途： | 工业电气设备 | |
| 适用电源类别： | 单相 | |
| 铁芯类型： | E型 | |
| 频率特征： | 工频 | |
| 导线类型： | 铜导线 | |
| 安全认证类型： | ISO9001/CE |
JBK5 控制变压器参数
一、用途及概述：
JBK5系列机床控制变压器是我公司引进德国90年代中期型变压器系列,在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品,并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺,形成一个整体，简捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量，该产品符VDE0550、 IEC204-1、EC439、JB5555、GB5226等有关国际、国家标准。JBK5系列机床控制变压器适用于交流50~60Hz，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备,一般电器控制电源和工作、信号灯的电源之用。
二、型号及含义：
dzsc/19/3654/19365486.jpg
三、安装尺寸：
|
型号 |
外形尺寸 |
安装尺寸 |
安装孔 |
Fmax |
|||
|
Bmax |
Dmax |
Emax |
A |
C |
K |
||
|
JBK5-40/63 |
78 |
72 |
90 |
56±0.15 |
46±0.125 |
4.6 |
1.5 |
|
JBK5-100 |
85 |
88 |
96 |
64±0.15 |
62±0.15 |
4.6 |
1.5 |
|
JBK5-160 |
96 |
92 |
106 |
84±0.175 |
73.5±0.5 |
5.5 |
1.5 |
|
JBK5-250 |
96 |
100 |
106 |
84±0.175 |
85±0.175 |
5.8 |
1.5 |
|
JBK5-400 |
120 |
100 |
122 |
93±0.175 |
84±0.175 |
5.8 |
2 |
|
JBK5-630 |
150 |
114 |
140 |
125±0.2 |
92±0.175 |
7 |
2 |
|
JBK5-800 |
150 |
125 |
142 |
125±0.2 |
105±0.2 |
7 |
2 |
|
JBK5-1000 |
160 |
195 |
142 |
140±0.2 |
158±0.2 |
7 |
3 |
|
JBK5-1000 |
168 |
130 |
155 |
138±0.2 |
105±0.2 |
9 |
2 |
|
JBK5-1600 |
184 |
225 |
145 |
155±0.2 |
180±0.2 |
7 |
3 |
|
JBK5-1600 |
168 |
140 |
155 |
138±0.2 |
116±0.2 |
9 |
2 |
|
JBK5-2500 |
250 |
200 |
152 |
165±0.2 |
210±0.23 |
7 |
4 |
四、外形尺寸：
dzsc/19/3654/19365486.jpg
注意：
本标准适用于JBK5系列机床控制变压器(以下简称变压器)，变压器适用于交流50～60Hz，额定电源电压不超过660V的电路中，作为机床和机械设备的控制电源，工作照明及信号灯的电源；也可以作为小型动力电源使用。额定输出容量本标准不给予限制。
不适用于矿用隔爆干式变压器、充液体介质变压器、充粉末材料变压器。
