供应显示型光照度传感器 量程：0-65535LUX
| 价 格： | 530.00 |
DB485系列光照度变送器为RS485总线式光照度变送器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
适用于各种场所,尤其适用于农业大棚、城市照明等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
以下是各种环境照度值：单位lux
黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。
dzsc/19/3643/19364330.jpg
参数 技术指标
显示范围 0-65535lux
允许误差 ±7%；
重复测试 ±5%；
温度特性 ±0.5%/℃
波特率 9600
通讯端口 RS485,设备地址可设
供电电源 总线供电，DC6V-24V 1A
耗电 2W
存储温度 -40 - 85℃
运行环境： -40 - 85℃-40℃～+85℃
外形尺寸 115×96×30mm³
dzsc/19/3643/19364330.jpg
1． 接线
用户有2种方式接线，
1） 直接使用设备自带的引线，根据颜色提示进行接线
线芯颜色 标号 说明
红色 V+ 电源正，电压范围：DC6-24V
绿色 V- 电源负极
黄色 A+ RS485 A+
兰色 B- RS485 B-
2） 直接打开外壳，直接在电源及RS485接线座上接线
标号 说明
V+ 电源正，电压范围：DC6-24V
V- 电源负极
A+ RS485 A+
B- RS485 B-
dzsc/19/3643/19364330.jpg
设备上排显示光照度，下排显示波特率及设备地址
dzsc/19/3643/19364330.jpg
1.组网方便灵活：每个模块都有一个ID号，该ID号可远程在线更改
2.基于工业通用的MODBUS-RTU协议，方便接入各种工控系统
3.数据读写方便：一个命令可以读出测量数据及测量参数
4.自带接口：RS485,可以直接组网,可选配RS485,USB或CAN接口
5.高精度，免校正：全数字化采集，不会因距离问题采集信号不准确
6.可根据自己的需求选择不同精度的传感器
dzsc/19/3643/19364330.jpg
适用于各种场所,尤其适用于农业大棚、城市照明等场所。
为了便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
dzsc/19/3643/19364330.jpg
SD2160B通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。
下图是基于SD2160B显示仪典型光照度监测与控制的RS485组网结构图，每个SD2160B显示仪都有一个节点编号，一个小系统，可以放置1-15个SD2160B显示仪传感器。 因每个SD2160B显示仪采用宽电池供电，所以整个系统都可以采用总线供电的方案。
dzsc/19/3643/19364330.jpg
dzsc/19/3643/19364330.jpg
的仪器设计，成就简洁明了的外形
dzsc/19/3643/19364330.jpg
仪器的顶面
dzsc/19/3643/19364330.jpg
在窗户附近的室内光照度显示
dzsc/19/3643/19364330.jpg
内部模块化的结构，层次分明，结构合理
dzsc/19/3643/19364330.jpg
dzsc/19/3643/19364330.jpg
dzsc/19/3643/19364330.jpg
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，SM1810光照度传感器值固定为0x00 02
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：查询1号设备上光照度传感器数据：
发送：01 03 00 00 00 01 84 0A
回应: 01 03 02 0B 1D [crc16]
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占两个字节，比如个数据为0B 1D, 折成10进制即为：2845,即实际值为2845流明.

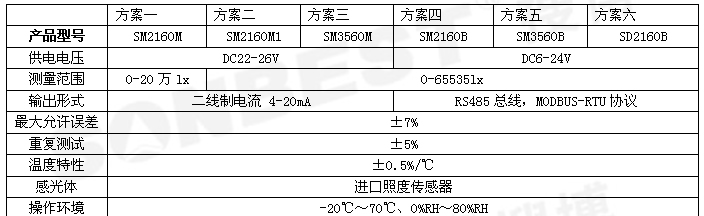

为方便广大用户对光照度不同的应用需求，我司生产了多款不同接口的光照度传感器，选型如下：
SM2160M 电流输出型光照度传感器,量程0-20 0000Lux
SM2160B RS485输出型光照度传感器,标准MODBUS-RTU协议,量程0-65535Lux
SM2160V 0-5V电压输出型光照度传感器,量程0-65535Lux
SD2160B RS485带显示光照度传感器，MODBUS-RTU协议 量程0-65535Lux
SM3560M 电流输出型光照度传感器 量程0-65535Lux
SM3560V 0-5V电压输出型光照度传感器 量程0-65535Lux
SM3560B RS485输出型光照度传感器 量程0-65535Lux
dzsc/19/3643/19364330.jpg
