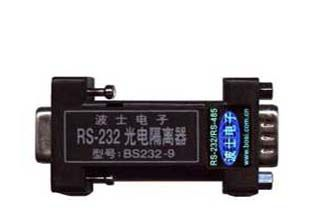

波士RS-232光电隔离器

    ——具有BS232-9系列的全部性能，有源无源通用！

一、用途

  波士BS232V9系列无源有源通用RS-232光电隔离器具有BS232-9的全部性能，特点在于适应双向、单向传输以及电平极低等特殊场合，所以适应性更强！

高达95%效率的波士窃电技术，不影响RS-232信号有效电平，可以延长30米以上！内置600W抗雷击保护器!只用到RXD(收)、TXD(发)、GND即可！

二、硬件安装

BS232V9系列RS-232光电隔离器有三种型号：BS232V9、BS232V9B、BS232V9C型，它们的外形都为DB-9(孔)/DB-9(针)转接盒大小。

BS232V9只隔离并且只传送RS-232的收、发、地。

BS232V9B型RS-232光电隔离器(DB-9针/DB-9孔转接盒大小)不仅隔离RS-232的收、发、地，而且还隔离RTS和CTS。如果要隔离DTR和DSR，或者其他信号可以特别声明。

BS232V9C型RS-232光电隔离器(DB-9针/DB-9孔转接盒大小)不仅隔离RS-232的收、发、地，而且还隔离RTS和CTS、DTR和DSR。

将BS232V9C的DB-9孔座直接外插PC机的RS-232串行口(DB-9针座)，则BS232V9C的另外一端(DB-9针座)为新的光电隔离后的RS-232串行口。

三、软件说明

本产品均无需任何初始化设置！只用到RXD(收)、TXD(发)、GND(地)信号即可，加上独有的内部零延时自动收发转换技术，确保适合所有软件！

四、性能说明

BS232V9系列RS-232光电隔离器都可以无需供电工作，在某些特殊情况下，比如单向传输以及电平极低等特殊场合，可以加一个5V电源！注意仅仅只加一个5V电源！隔离电压2500V，通信速率一般保证9600bps，实际可达38400bps。
