LDE长寿命电解电容3000小时
| 价 格： | 面议 | |
| 型号/规格： | 13*20 10UF/400V | |
| 品牌/商标： | SF | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 散装 | |
| 产品主要用途： | 精密电子仪器仪表 | |
| 引出线类型： | 径向引线型 | |
| 特征： | 圆柱体型 | |
| 标称容量范围： | 10 | |
| 额定电压范围： | 530 | |
| 温度系数范围： | -40/+105 |
|
Item 项目 |
Performance characteristics 主要特性 |
|||||||||||||||||
|
Rated Working Voltage Range 额定工作电压范围 |
160 to 450V DC |
|||||||||||||||||
|
Operation Temperature Range 使用温度范围 |
-25 to ～105℃ |
|||||||||||||||||
|
Nominal Capacitance Range 标称容量 |
1.0 to 220μF |
|||||||||||||||||
|
Capacitance Tolerance 电容量允许偏差 |
±20%(120Hz,+20℃) |
|||||||||||||||||
|
Leakage Current 漏电流 |
I≤0.02CV+15(μA) after 2 minutes application of rated voltage 额定电压2分钟测试值 |
|||||||||||||||||
|
Dissipation Factor tanδ (120Hz,+20℃) 损耗正切值tanδ |
Working voltage(V) |
160 |
200 |
250 |
350 |
400 |
450 |
|||||||||||
|
tanδ(max) |
0.12 |
0.12 |
0.12 |
0.15 |
0.15 |
0.15 |
||||||||||||
|
Surge Voltage 浪涌电压 |
Working voltage(V) |
160 |
200 |
250 |
350 |
400 |
450 |
|||||||||||
|
Surge voltage(V) |
200 |
250 |
300 |
400 |
450 |
500 |
||||||||||||
|
Multiplier for Ripple Current 修正糸数 |
Frequency Coefficient |
|
|
|
|
|
|
|||||||||||
|
Frequency (Hz) |
120 |
1K |
10K |
100K |
|
|
|
|
|
|||||||||
|
Coefficient |
0.50 |
0.80 |
0.90 |
1.00 |
||||||||||||||
|
Low Temperature Characteristics 低温特性 |
Impedance ratio max. at 120Hz |
|
|
|
|
|
||||||||||||
|
Working voltage(V) |
160 |
200 |
250 |
350 |
400 |
450 |
||||||||||||
|
Z-25℃/ Z+20℃ |
3 |
3 |
3 |
5 |
5 |
5 |
||||||||||||
|
High Temperature Loading 高温负荷 |
Test conditions 试验条件 Duration : 8000 hours Ambient temperature : +105℃ Applied voltage : DC bias voltage puls the rated ripple current Post test requirements at +20℃ 试验完毕在20℃测试应满足 Leakage current :≤Initial specified value Capacitance change :≤±20% of initial measured value tan δ :≤200% of initial specified value |
|||||||||||||||||
|
Shelf Life 贮存寿命 |
Test conditions 试验条件 Duration :1000 hours Ambient temperature : +105℃ Applied voltage : (None) Post test requirements at +20℃ 试验完毕在20℃测试应满足 Leakage current :≤Initial specified value Capacitance change :≤±20% of initial measured value tan δ :≤200% of initial specified value |
|||||||||||||||||
|
Others 其它 |
JIS C-5141 JIS C-5102 |
|||||||||||||||||
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李经理
- 电话：0769-85317939
- 传真：0769-85700859
- 手机：13412055459
- QQ ：

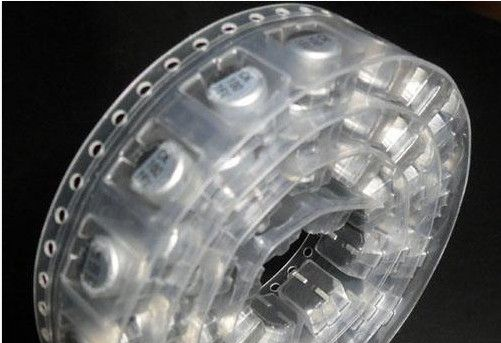

6.3*7.7 100UF/25V贴片电解电容
