供应全新原装欧姆龙传感器E3C-LDA11原装
| 价 格： | 面议 |
额定规格/性能
传感头
| 类型 | 扩散反射型 | 同轴回归反射型(带M.S.R.功能) | |||||
|---|---|---|---|---|---|---|---|
| 型号 | E3C-LD11 | E3C-LD21 | E3C-LD31 | E3C-LR11 |
E3C-LR11 + E39-P31 |
E3C-LR11 + E39-P41 |
E3C-LR12 |
|
光源 (发光波长) |
可视半导体激光 (650nm) 3mW以下(JIS标准 2级/FDA Ⅱ级) |
可视半导体激光(650nm) 2.5mW以下(JIS标准 2级/FDA标准 Ⅱ级) |
1mW以下 (JIS标准 1级) |
||||
| 检测距离 |
高精度模式：30～1000mm 标准模式：30～700mm 高速模式：30～250mm *1 |
7m 5m 2m *2 |
1,700mm 1,300mm 700mm *2 |
900mm 700mm 400mm *2 |
7m 5m 2m *2 |
||
| 光束形状 *3 |
0.8mm以下 (距离～ 300mm时) |
33mm (距离 150mm时) |
33 × 15mm (距离 150mm时) |
0.8mm以下 (距离～ 1,000mm时) |
28mm (距离 150mm时) |
28 × 16mm (距离 150mm时) |
φ2.0mm (距离～ 1,000mm时) |
| 功能 | 焦点可变机构(光束形状调整功能) *4、光轴调节机构(光轴调整功能) | ||||||
| 指示灯 | LDON指示灯：绿色 动作指示灯：橙色 | ||||||
| 使用环境照度 | 受光面照度 白炽灯：3,000lx | ||||||
| 环境温度范围 | 工作时：-10～+55℃、保存时：-25～+70℃ (无结冰、结露) | ||||||
| 环境湿度范围 | 工作时、保存时：各35～85%RH (无结露) | ||||||
| 绝缘电阻 | 20MΩ (DC500V兆欧表) | ||||||
| 耐电压 | AC1,000V 50/60Hz 1min | ||||||
| 冲击(耐久) | 300m/s2 6个方向、各3次(上下、左右、前后) | ||||||
| 振动(耐久) | 10～150Hz (双振幅0.7mm) X、Y、Z方向 各80min. | ||||||
| 保护结构 | IEC标准 IP40 | IEC 60529标准 IP40 | |||||
| 连接方式 | 接插件(标准导线长 2m) | ||||||
| 材质 |
外壳、罩盖：ABS 正面滤波器：甲基丙酸烯树脂 |
外壳、罩盖：ABS 正面滤波器：玻璃 |
|||||
|
质量 (包装后) |
约85g | 约100g | |||||
| 附件 | 使用说明书、激光警告标签(英文) | ||||||
*1. 检测距离为使用白色画纸时的值。
*2. 使用反射板 (E39-R12) 时的值。MSR功能内置。有时会收到对象物体的反射光的影响，请调整阈值后使用。
*3. 光束直径：测定中心的值。这是中心光强度的l/e2 (13.5%) 所定义的、测定中心距离上的Typ.值。 主光束周围有漏光，根据对象物体的周围情况，可能会有影响。
*4. E3C-LR12的光束大小固定（无焦点可变机构）。
放大器单元
| 类型 | 外部输入型 | 双输出型 | |||||
|---|---|---|---|---|---|---|---|
| 标准 | 标准 | 传感器通信单元用 | |||||
| 导线引出 | 省配线接插件 | 导线引出 | 省配线接插件 | ||||
| 型号 | NPN输出 | E3C-LDA21 | E3C-LDA7 | E3C-LDA11 | E3C-LDA6 |
形E3C-LDA0 ＊1 |
|
| PNP输出 | E3C-LDA51 | E3C-LDA9 | E3C-LDA41 | E3C-LDA8 | |||
| 电源电压 | DC12～24V ± 10% 波动 (p-p) 10%以下 | ||||||
| 功耗 | 1080mW以下(电源电压24V时 电流消耗45mA以下) | ||||||
|
控制 输出 |
ON/OFF输出 |
负载电源电压 DC26.4V以下 开路集电极输出型(因NPN/PNP的输出形式而异) 负载电流：50mA以下(剩余电压 1V以下) |
|||||
| 模拟量输出 | - | ||||||
|
响应 时间 |
高速模式*2 | 动作、复位：各80μs | 动作、复位：各100μs | - | |||
| 高速模式 | 动作、复位：各250μs | ||||||
| 标准模式 | 动作、复位：各1ms | ||||||
| 高精度模式 | 动作、复位：各4ms | ||||||
| 功能 | 微分检测 |
可切换单侧边缘检测模式/两侧边缘检测模式 单侧边缘：可切换250/500μs/1/10/100ms 两侧边缘：可切换500μs/1/2/20/200ms |
|||||
| 定时器 |
可从OFF延时、ON延时、单触发中选择 1ms～5s (1ms～20ms：1ms单位、20～200ms：10ms单位、 200ms～1s：100ms单位、1～5s：1s单位) |
||||||
| 清零 | 可显示负值 | ||||||
| 原始复位 | 将设定条件初始化 | ||||||
| 防止相互干扰功能 | 最多10台 *2 | ||||||
| 计数器 |
增加计数器/减少计数器可切换 设定计数器值：0～9999999 |
- | |||||
| 输入输出设定 |
外部输入设定(可从各种示 教/功率调谐/归零/投光OFF/ ATC开始中选择) |
输出设定(可从2ch输出/区域输出/自诊断输出中选择) | |||||
| 数字显示 | 受光数字 + 阈值、可从其它6种模式中选择 | ||||||
| 显示方向 | 正常/反向可切换 | ||||||
| 环境温度范围*3 |
工作时：连接1～2台时：-25～+55℃、连接3～10台时：-25～+50℃、 连接11～16台时：-25～+45℃ 保存时：-30～+70℃ (无结冰、结露) |
||||||
| 环境湿度范围 | 工作时、保存时：各35～85%RH (无结露) | ||||||
| 绝缘电阻 | 20MΩ (DC500V兆欧表) | ||||||
| 耐电压 | AC1,000V 50/60Hz 1min. | ||||||
| 振动(耐久)*4 | 10～55Hz (双振幅1.5mm) X、Y、Z方向 各2h. | ||||||
| 冲击(耐久)*5 | 500m/s2 Ｘ、Ｙ、Ｚ各方向 3次 | ||||||
| 保护结构 | IEC标准 IP50 | ||||||
| 连接方式 | 导线引出或省配线接插件*6 | ||||||
| 质量(包装后) |
导线引出型：约100g 传感器通信单元用接插件型：约55g 省配线接插件：约55g |
||||||
| 材质 | 外壳 | PBT | |||||
| 罩盖 | 聚碳酸酯 | ||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁小姐/谢先生
- 电话：0755-23956626
- 传真：0755-23959410
- 手机：13537604926/13590238639
- QQ ：

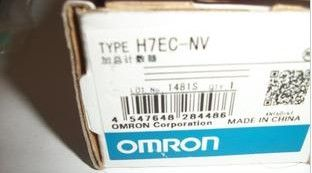

供应全新原装欧姆龙继电器H7EC-NV
