供应J29H压力计截止阀、J29W压力表针型阀、J29HW角式压力计截止阀
| 价 格： | 5.00 | |
| 型号/规格： | J29H压力计截止阀、J29W压力表针型阀、J29HW角式压力计截止阀 | |
| 品牌/商标： | 新恭 |

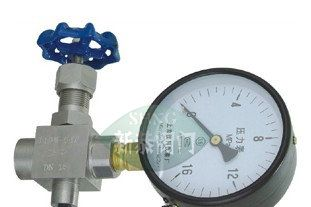

J29H压力计截止阀、J29W压力表针型阀、J29HW角式压力计截止阀
【产品名称：J29H压力计截止阀、J29W压力表针型阀、J29H/W角式压力计截止阀】
【产品型号：J29H/W】
【产品压力：1.6-32MPa】
【产品材质：不锈钢】
一、J29H/W压力表针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 管接头内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
二、J29H/W压力表针型阀主要零件材料:
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
管接头Pipe connection |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
垫片Gasket |
紫铜(Red copper) PTFE RTFE |
|
4 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
三、J29H/W压力表针型阀主要外形连接尺寸:
|
型号 ITEM NO. |
公称通径 DN |
M1 |
M2 |
L |
L2 |
H |
D0 |
|
J29W/H-1 |
DN3 DN6 |
M20X1.5 |
M14X1.5 |
60 |
56 |
86 |
ø70 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕工
- 电话：021-51860596
- 传真：021-51860596
- 手机：13052286018
- QQ ：

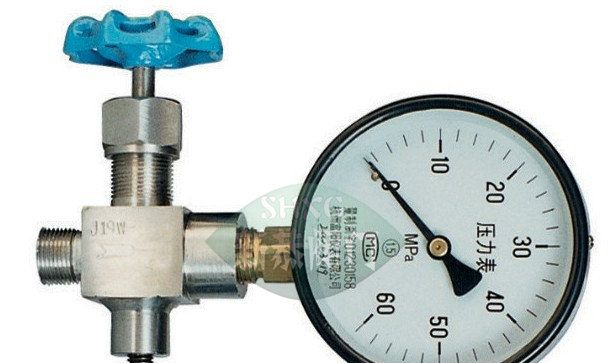

供应J19H压力计截止阀、J19W压力表针型阀、J19HW压力表三通针型阀（内丝）
