深圳RJ45滤波器， 深圳RJ45滤波器价格，品质保证
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | trxcom | |
| 包装方式： | 多件包装 |
产品名称：1000单端口双USB（高=29.4mm大小）
产品简介：
※LAN接口适用于1000 Base-TX的应用
※RJ45/USB堆叠设计节省PCB空间
※USB模块符合USB2.0标准，并符合CAT快速以太网行业表现
※符合或超过IEEE802.3和ANSI X3.263标准包括350uH最小OCL与8mA偏置
※耐压：1500VRMS
※符合RoHS标准
※峰值温度260±5℃
更多型号参数如下：
dzsc/19/3517/19351780.jpg
网络变压器的用法疑问解答：
1、中间抽头为什么有些接电源？有些接地？
这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计。
2、为什么接电源时，又接不同的电压呢？
这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v,如果是3.3v的就上拉到3.3v.
3.这个变压器到底是什么作用呢，可否不接？
从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。
其一，可以增强信号，使其传输距离更远；
其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用
其三，当接到不同电平（如有的PHY芯片是2.5V,有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。
总的来说，网络变压器主要有信号传输、阻抗匹配、波形修复、信号杂波抑制和高电压隔离等作用。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 方静
- 电话：0752-2099791
- 传真：0752-2099787
- 手机：13662242280
- QQ ：
RJ45母座价格，RJ45母座厂家直销

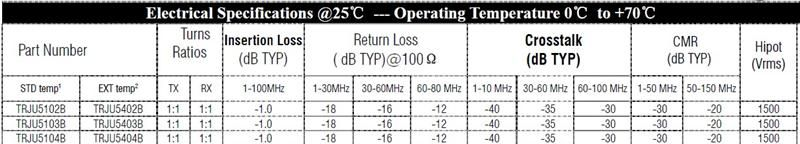

信息内容：产品名称：10/100M单端口双USB（高度=31.45MM） 产品简介： ※LAN接口，适合用于10/100 Base-TX的应用 ※RJ45/USB堆叠设计节省PCB 空间 ※USB模块符合USB2.0标准，并符合 CAT快速以太网行业性能标准 ※符合或超过IEEE802.3和ANSI X3.263标准包括350uH最小OCL与8mA偏置 更多型号参数如下： dzsc/19/3517/19351790.jpg RJ45-起源： RJ45RJ是RegisteredJack的缩写，意思是"注册的插座".在FCC（美国联邦通信委员会标准和规章）中的定义是，RJ是描述公用电信网络的接口，常用的有RJ-11和RJ-45,计算机网络的RJ-45是标准8位模块化接口的俗称。在以往的四类、五类、超五类，包括刚刚出台的六类布线中，采用的都是RJ型接口。在七类布线系统中，将允许"非-RJ型"的接口，如2002年7月30日，西蒙公司开发的TERA七类连接件被正式选为"非-RJ"型七类标准工业接口的标准模式。TERA连接件的传输带宽高达1.2GHz,超过目前正在制定中的600MHz七类标准传输带宽。 IEC（60）603-7也是ISO/IEC11801国际通用综合布线标准的连接硬件的参考标准。ISO/IEC11801标准关于连接硬件需...
RJ45滤波器报价，RJ45滤波器厂家直销
信息内容：产品名称：1000单端口选项卡（长度=25.4MM） 产品简介： ※1X1标签，内部磁个10/100/1000 Base-TX ※内部磁可供选择 ※350μHOCL与8 mA偏置电流 ※符合RoHS标准 ※峰值温度260±5℃。 深圳市泰瑞康电子有限公司自1999年起生产网络变压器，02年开始设及RJ45（内置网络变压）的研发。03年至今一直大量生产并远销国外。经过烽年的努力，我司RJ45的产品规格非常齐全： 1.1X1: DIP90、DIP180、SMT、口朝上； 21.6mm、25.4mm、33.3mm; 2.1X2、1X4、1X6、1X8带LED/无LED; 3.2X1、2X2、2X4、2X6、2X8无LED; 4.双层USB+RJ45 低通和高通滤波器之间的对偶关系： （ 1）幅频特性的对偶关系 当低通滤波器和高通滤波器的通带增益 A0、 截止频率 或 f0分别相等时，两者的幅频特性曲线相对于垂直线f=f0对称。 （ 2）传递函数的对偶关系 将低通滤波器传递函数中的S换成1/S,则变成对应的高通滤波器的传递函数。 （ 3）电路结构上的对偶关系 将低通滤波...
