品牌: 巨控电气

型号: ZW43-12/630-20

货号: ZW43

装修流程: 安装工程

dzsc/19/3517/19351755.jpg  尊敬的用户你好:我们是浙江乐清巨控电气有限公司,公司成立至今始终坚持高质量低价格的原则。我们主要产品有高压真空断路器、负荷开关、隔离开关、接地开关、高压熔断器、避雷器、带电显示器，操作机构等系列产品，广泛应用于城乡电网改造、输配电工程、冶金、化工、矿山、铁路、建筑及生活小区电力工程项目配套。
    用户的满意是我们不断努力和追求,我们将会给经销商一个良好的后台,保障经销商一个丰厚的利润空间,实现共同发展与合作双赢的目标.

 dzsc/19/3517/19351755.jpg



概述

ZW43-12型户外高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交流断路器》、GB/T11022 《高压开关设备和和控制设备标准的共用技术要求》、DI402 《交流高压断路器订货技术条件》……

型号及其含义

dzsc/19/3517/19351755.jpg

产品特点

真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输； 操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次； 环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂； 永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术； 采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高； 手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流； 位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置； 开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好； 可外加隔离开关，形成可见断口并可靠联锁，组成组合电器； 可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

主要技术参数

序号 名称 单位 数值 1 额定电压 kV 12 2 额定绝缘水平 1min工频耐压(极间、对地/断口) 干 42/49 湿 34 雷电冲击耐压(极间、对地) 75 雷电冲击耐压(断口) 85 3 额定频率 Hz 50 4 额定电流 A 630 5 额定短时耐受电流及持续时间 kA/4S 20 6 额定短路开断电流 kA 20 7 额定短路关合电流 50 8 额定峰值耐受电流 50 9 额定操作顺序 / O-0.3s-CO-180s-CO 10 额定短路电流开断次数 次 30 11 机械寿命 30000 12 触头累计磨损厚度 mm 3 13 净重 kf 70

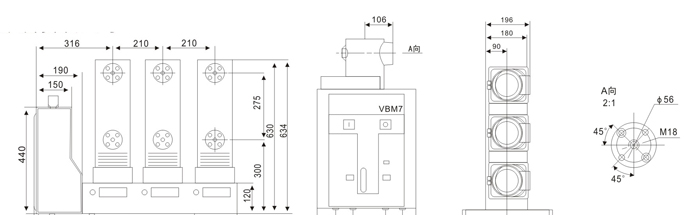

外形及安装尺寸图

dzsc/19/3517/19351755.jpg

ZW43-12/630-20
ZW43-12G/630-20
ZW43-12户外柱上高压真空断路器用于交流50Hz、电压10~12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能，满足控制、测量要求，还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
    ZW43真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。
   1.真空灭弧室采用专利固封技术，体积，寿命长，可靠性高，耐气候性好，便于运输；
   2.操作机构采用小型化、高可靠弹簧操作机构，结构简单，机械寿命可达10000次；
   3.采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
   4.开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
   5.可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
   6.可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。
技术规格／参数]
◆额定电压:12kV
◆1min工频耐压(干试/湿试):42(断口49)/30kV
◆雷电冲击耐压(峰值):75(断口85)kV
◆额定电流:630A
◆额定短路开断电流:20kA
◆额定短路关合电流(峰值):50kA
◆4S额定短时耐受电流:20kA
◆额定峰值耐受电流:30kA
◆额定操作顺序:分-0.3s-合分-180s-合分
◆额定短路开断电流开断次数:50次
◆机械寿命:10000次
◆额定操作电压:220(DC,AC)V
◆辅助回路额定电压:220(DC,AC)V
◆过电流脱扣额定电流:5A
◆电流互感器比:200/5;400/5;600/5(保护级:3级;测量级:0.5级)
◆操作方式:弹簧操作(手动/电动)

 订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明。
