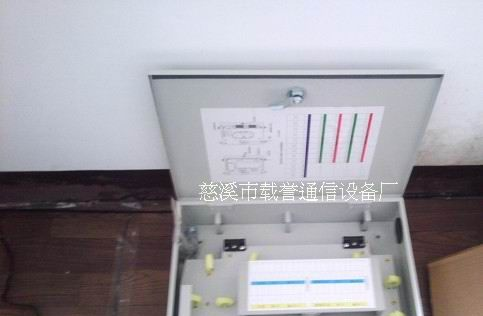

24芯光纤分配箱
| 价 格： | 面议 |
光缆分线箱产品介绍
1. 产品的结构、性能和指标
1.1 产品的结构特点及组成
产品由箱体、光缆引入固定装置、光纤熔接装置、适配器单元、储纤单元、光分路器（选配）等组成。
a) 采品采用优质冷轧钢板折弯、静电喷塑处理，强度高，耐腐蚀；
b) 采用防水型结构设计，满足室内外环境的使用要求；
c) 光缆引入固定装置分层引入，满足多根数光缆的固定需求；
d) 独特的皮线光缆固定装置且分层固定，每一芯皮线光缆单独固定，为扩容及维护带来方便；
e) 箱体持墙安装采用防盗结构设计，安装方便快捷、可靠；
f) 对光缆光纤全程保护，满足光缆光纤的弯曲半径≥30mm；
分光配线箱产品是根据通信行业标准YD/T778-2006及YD/T 925-2009设计生产，它集光缆的引入（固定、开剥、保护），光纤熔接,光纤分歧,以及配线于一体，能独立完成光纤配线管理功能。
本产品广泛应用于光纤通信网络中，主要适用于FTTX外线工程设备馈线光缆与配线光缆中的光分配点的分光、连接和调度
1.2 材料
箱体钣金部分采用Q235A优质冷轧钢板表面静电喷塑处理。内部塑胶件采用阻燃ABS+PC。
|
适配器安装板 |
|
光分路器安装盒 |
1.3 产品性能和指标
² 连接器衰减（插入、互换、重复）≤0.3dB；
² 回波损耗:APC型≥60dB，UPC型≥50dB，PC型≥40db；
² 连接器插拔耐久性寿命＞1000次；
² 接地线截面积：＞6mm2，接地处有明显的接地标志；
² 绝缘电阻≥1000MΩ/500V(DC)；
² 耐电压≥3000V(DC)/1min，不击穿、无飞弧；
²全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm；
²阻燃：符合GB5169.7实验A要求；
² 表面电镀处理的金属结构件，在通过GB/T2423.17-1993标准的盐雾试验方法进行48h盐雾试验后,外观无肉眼可见的锈斑；
² 采用涂覆处理的金属结构件，其涂层与基体具有良好的附着力，附着力不低于GB/T9286-1998标准表1中2级要求
2. 产品的安装
分光配线箱的安装采用挂墙安装的方式。按照说明书的安装尺寸在墙上打孔，用4个M8X60膨胀螺栓组件将箱体直接固定在墙上即可
|
光缆固定板 |
|
皮线光缆固定装置 |
|
熔接盘 |
|
光缆旋紧座 |
|
挂墙安装板 |
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李思黎
- 电话：0574-63613983
- 传真：0574-63615667
- 手机：13857458939
- QQ ：
12芯光纤分配箱
信息内容：12芯光纤分配箱 项目内容 序号 设备名称 技术要求 1 光纤分配箱 24芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体单元，可翻转，适合室内、外安装 2 光纤分配箱 36芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体化单元，可翻转，适合室内、外安装 3 光纤分配箱 48芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体化单元，可翻转，适合室内、外安装 4 光纤分配箱 72芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体化单元，可翻转，适合室内、外安装 5 光纤分配箱 96芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体化单元，可翻转，适合室内、外安装，含2个1分32分光器 6 光纤分配箱 144芯 挂墙式 满配不锈钢材质FC适配器，束状尾纤及熔配一体化单元，可翻转，适合室内、外安装，含2个1分33分光器dzsc/19/3513/19351363.jpgdzsc/19/3513/19351363.jpgdzsc/19/3513/19351363.jpgdzsc/19/3513/19351363.jpgdzsc/19/3513/19351363.jpgdzsc/19/3513/19351363.jpgdzsc/19/3513/...

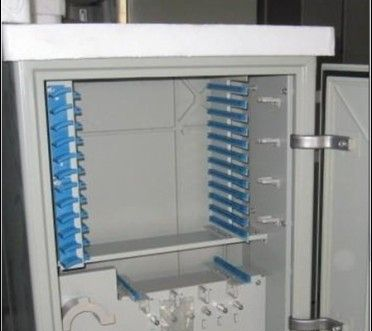

288芯无跳接光缆交接箱（落地式）
