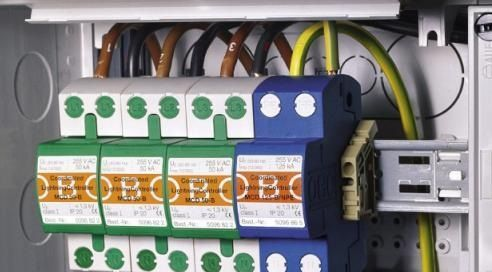

特性一览表 MCD 50-B、MCD 125-B/NPE 使用优点 低保护水平（Up1.3≤kv） 在B级和C 级浪涌保护器之间，无需设计退耦装置或在两极之间保持一定的安装空间。 紧密的EMC结构 节省45%以上的安装空间 在TT和TN-S系统中，和C级浪涌保护器一同安装时，MCD 125B/NPE可以为B和C级浪涌保护器共用。 节省费用及安装空间 功能和应用领域 浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。 MCD 50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。 新的MCD50-B和MCD125-B/NPE浪涌保护器周的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。 安装 MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。 技术参数 雷电保护控制器型号 MCD 50-B MCD 125-B/NPE 标称电压 UN 230 V/50-60 HZ 持续工作电压 UC 255 V 需求等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B Ⅰ级 NPE放电间隙 雷电保护区 0→1 绝缘电阻 Rins >100 MΩ 电压保护水平 Up ≤1.3 kV 响应时间 TA <100 ns 电涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数峰值电流 Iimp 电量 Q 单位能量 W/R 50 kA 25As 0.63 MJ/Ω 125 kA 62.5 As 3.9 MJ/Ω Uc下的后续电流遮断能力 Ip 的非对称短路电流 12.5KArm 25KArm 100 Arms 串联保险丝（仅在电网中无此保险丝时需要） 50 0A gL/gG 后续电流遮断能力（串联500A gL保险丝）的非对称短路电流 17.6KArm 25KArm 温度范围 -40℃到+85℃ 连接体横截面积 单股/多股/多股软线紧固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2 AWG 8-2
|
