SCB10-315/10-0.4干式变压器结构及特点：

SCB10环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

产品特点：

1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

结构特点：

铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

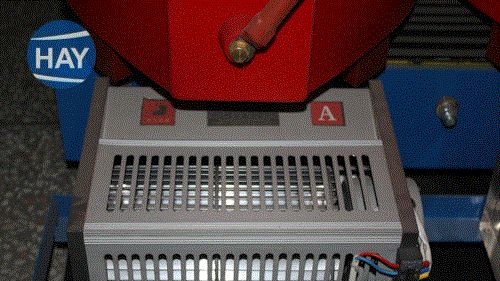

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

SCB10-315/10-0.4干式变压器执行标准：

GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求

GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

JB/T10008-2004 6~500KV级变压器声级

JB/T56009-1998 干式电力变压器产品质量分等
SCB10-315/10-0.4干式变压器及SCB10系列干式变压器技术参数：

SCB10-315/10-0.4干式变压器技术参数如下表：

产 品 名 称	干式变压器	产 品 型 号	SCB10-315/10-0.4
品       牌	恒安源	铁 芯 形 状	E型
冷 却 形 式	干式	冷 却 方 式	AN/AF
防 潮 方 式	固体浇注式	额 定 容 量	315KVA
电   压  比	10KV/0.4KV	联 结组标 号	Yyn0或Dyn11
额 定 功 率	50HZ	短 路 阻 抗	4%
空 载 损 耗	0.88KW	负 载 损 耗	3.47KW
尺 寸 大 小	1120mm*710mm*1070mm	总       重	1160KG

dzsc/19/3489/19348937.jpgdzsc/19/3489/19348937.gifdzsc/19/3489/19348937.gif

从发货之日起１８个月内，连续运转不超过１２个月，因制造不良而发生损坏和不能正常工作，本厂免费为用户更换和修理产品或零件，对产品实行“三包”，易损件﹑磨损件不在此限。保证发现质量问题后及时做出处理意见，在商定时间内派出技术人员，做到问题不解决，技术人员不撤离现场，使顾客满意率达到１００﹪。

SCB10-315/10干式变压器及其他系列变压器订货须知：

特种变压器订货须知
　　1、一般根据用户要求，写出技术协议，内容包括额定容量、一二次电压、调压方式及级数、联结组标号、短路阻抗、试验数据要求和其它特殊技术要求。
　　2、随着我公司技术进步和生产发展，产品在更新换代。本目录中所列各种数据允许在生产中进行调整，不另行通知，用户如有特殊技术要求，订货时可具体商定。
