供应固定式接线端子 线路板接线端子排
| 价 格： | 0.10 | |
| 型号/规格： | NC DS 5/...-7.62 | |
| 品牌/商标： | Nachi 纳川 |
NC DS 5/...-7.62固定式接线端子 多位PCB接线端子排,
额定电流: 32 A,
额定电压: 630 V,
针距: 7.62 mm,
位数: 2/3,
连接类型: 螺钉连接,
安装: 焊接,
导线／PCB连接方向: 0 °,
颜色: 绿色, 该产品可组成不同位数的接线端子排。
基础参数
IEC
刚性导线(mm)
柔性导线(mm)
I
U
AWG
[A]
[V]
接线数据
0.2—6
0.2—4
24-10
32
630
技术数据,符合IEC标准
| 绝缘材料组别 | I |
| 安装类别（过电压类别）/污染等级 [V] | III/3 III/2 II/2 |
| 额定电压 [KV] | 500 600 1000 |
| 额定脉冲耐受电压 [A]/[mm崀 | 6 6 6 |
| 额定电流/额定截面积 [A]/[mm崀 | 24/2.5 |
| 负载/截面 | 32/6 |
接线容纳量
| 刚性导线/柔性导线/线规 [mm崀 | 0.2-6/0.2-4/24-10 |
| 带管状裸端头/管状绝缘端子的柔性导线 [mm崀 | 0.2-2.5/0.25-4 |
多导线连接
| 刚性导线/柔性导线 [mm崀 | 0.2-1.5/0.2-1.5 |
| 带管状裸端头的柔性导线 [mm崀 | 0.25-0.75 |
| 管状绝缘冷压端子的柔性导线 [mm崀 | 0.5-2.5 |
| 剥线长度 [mm] | 8 |
| 扭矩 [nm] | 0.5-6 |
| 绝缘材料类型 | PA |
| UL94规定阻燃等级 | V0 |
dzsc/19/3487/19348793.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 阳先生
- 电话：0755-26543525
- 传真：0755-26543524
- 手机：
- QQ ：

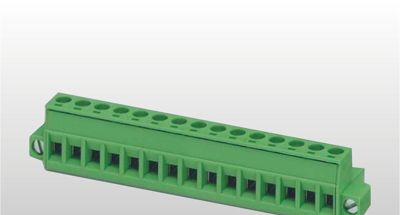

供应插拔式PCB接线端子排，间距5.00mm
信息内容：NC TBR2.5/...-STF-5.0 插拔式PCB接线端子排 带螺钉法兰, 额定电流: 12 A, 额定电压 (III/2): 320 V, 位数: 2-16, 间距: 5 mm, 连接方法: 螺钉连接, 颜色: 绿色, 接点表面: 锡 接线端子型号选择参考 示例：NC 1.5/2-ST-3.50 NC, 是纳川电气内部产品编号 1.5，指产品的截面积是1.5mm 2, 指端子位数,位数可变换参数 ST, 指插头 3.50,指间距是3.50可变换参数 倘若：NC 1.5/2-STF-3.50插拔式接线端子,只有ST变成了STF表示的是带旁边螺钉法兰,此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

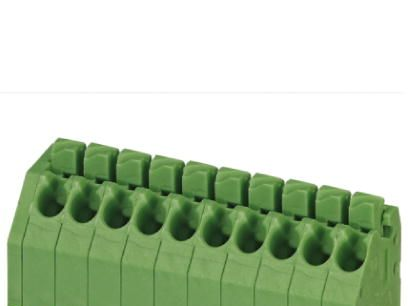

蝶形弹簧式接线端子 绿色PCB端子排
信息内容：NC PTS1.5/...-3.5-F 蝶形弹簧式接线端子 额定电流: 2 A 额定电压: 250 V 针距: 3.5 mm 位数: 2-16pin 连接类型: 蝶型弹簧连接 安装: 焊接 导线／PCB连接方向: 45 ° 颜色: 绿色, 焊针在连接器正面，单排 产品的金属部份为全铜件;具有良好的导电特性和良好的机械紧固性能;(因大多数电线使用铜材, 若导体的材质不同,在电压作用下会存在电化学反应)。 产品的外壳采用德国原装进口的尼龙66注塑成型.具有良好电气绝缘特性(1000Vac)和阻燃特性(V0级)； 承诺：采购任何一款导轨接线端子，如因质量问题，经确认，包退货以免除您的后顾之忧！根据市场需求配有各种接线端子规格型号,欢迎咨询！
