产品名称:10/100M2×N端口"选项卡向下(上)
产品简介:
※RJ452×N,内部磁
※选项:2×2,2×4,2×6和2×8个10/100 BASE-TX
※适用于5类和6个快速以太网电缆或更好的UTP
※内部磁电耐压和功能测试100%
※350uHOCL与8mA偏置电流
※符合RoHS标准,峰值温度260±5℃。
产品主要用于:网卡、集线器、交换机、电脑主板、路由器、光端机、SDH、PDH、IP 电话、ADSL/VDSL MODEM、蓝 光DVD、数字机顶盒、网络摄像机、硬盘播放机、安防等网络通讯设备。
主营范围:产品主要有: 1.10BASE-T/以太网脉冲变压器 2.10/100BASE-T/TX以太网脉冲变压器 3.1000BASE-T以 太网脉冲变压器 4.光纤信道双序列数据接口变压器 5.T1/E1/CEPT/ISDN-PRI变压器 6.T3/DS3/E3/STS-1变压器 7.ISDN-U口变压器 8.ADSL/HDSL/VDSL变压器 9.音频变压器 10.RJ-45滤波接头(内含变压器) SMT RJ45贴片变压器
网络变压器的用法疑问解答:
1、中间抽头为什么有些接电源?有些接地?
这个主要是与使用的PHY芯片UTP口驱动类型决定的,这种驱动类型有两种,电压驱动和电流驱动。电压驱动的就要 接电源;电流驱动的就直接接个电容到地即可!所以对于不同的芯片,中心抽头的接法,与PHY是有密切关系的,具体 还要参看芯片的datasheet和参考设计。
2、为什么接电源时,又接不同的电压呢?
这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平,就得接相应的电压了。即如果是 2.5v的就上拉到2.5v,如果是3.3v的就上拉到3.3v.
产品名称:单端口10/100M单USB 产品简介: ※LAN接口,适合用于10/100 Base-TX的应用。 ※USB模块符合USB2.0标准,并符合 CAT快速以太网行业性能标准 ※符合或超过IEEE 802.3和ANSI X3.263标准,包括 350uH最小OCL与8 mA偏置电流 ※符合RoHS标准 ※峰值温度260±5℃。 更多型号产品参数如下: dzsc/19/3483/19348378.jpg 企业简介 深圳市泰瑞康电子有限公司是一家的通讯网络接口磁性元件设计制造厂商,前身公司成立于1999 年,2003 年正式更名为深圳市泰瑞康电子有限公司。现有员工1000 余人,月产量3000K 只,拥有先进的生产设备以及 从国外进口的精密网络分析测试仪器。雄厚的生产实力,强大的研发能力, 严格的品质管理操作,高素质的管理 队伍,合理的价格,确保我们能于短时间内交货,并根据您的实际需求提供完善的磁性组件解决方案及强大的技术支持 . 主营范围:产品主要有: 1.10BASE-T/以太网脉冲变压器 2.10/100BASE-T/TX以太网脉冲变压器 3.1000BASE-T以 太网脉冲变压器 4.光纤信道双序列数据接口变...

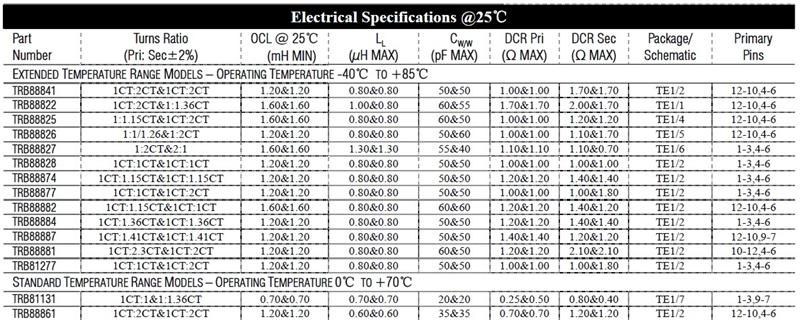

产品名称:T1/CEPT/ISDN-PRI变压器 产品简介: ※双SMT封装 ※隔离电压:1500 VRMS ※对于符合RoHS-5部分加后缀NLE ※对于RoHS-6部分加后缀NL ※RoHS符合性的细节,请参阅第55页 更多型号产品参数如下: dzsc/19/3484/19348441.jpg 深圳市泰瑞康电子有限公司自1999年起生产网络变压器,02年开始设及RJ45(内置网络变压)的研发。03年至 今一直大量生产并远销国外。经过烽年的努力,我司RJ45的产品规格非常齐全: 1.1X1: DIP90、DIP180、SMT、口朝上; 21.6mm、25.4mm、33.3mm; 2.1X2、1X4、1X6、1X8带LED/无LED; 3.2X1、2X2、2X4、2X6、2X8无LED; 4.双层USB+RJ45 产品主要用于:网卡、集线器、交换机、电脑主板、路由器、光端机、SDH、PDH、IP 电话、ADSL/VDSL MODEM、蓝 光DVD、数字机顶盒、网络摄像机、硬盘播放机、安防等网络通讯设备。
