供应SIP(DIP) 网络电阻排阻电阻器(5P,6P,7P,8P,9P,10P,11P,12P,14P,16P)
| 价 格： | 0.20 | |
| 型号/规格： | SIP(DIP)(5P,6P,7P,8P,9P,10P,11P,12P,14P,16P) | |
| 品牌/商标： | 步梯 | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 普通/民用电子信息产品 | |
| 功率分类： | 中功率（1W~5W） | |
| 精度类别： | 普通型 | |
| 外形结构特征： | 锯齿 | |
| 引出线类型： | 同向引出 | |
| 包装形式： | 散装 |
SIP(DIP) 网络电阻排阻电阻器(5P,6P,7P,8P,9P,10P,11P,12P,14P,16P)
内容介绍：SIP单列排阻,DIP双列排阻,网络电阻排阻电阻器体积小、功率大、可靠性高，跟踪特性好, 高密度组装，可得到不同电阻值的组合,网络电阻,电阻排,引脚数量5脚,6脚,7脚,8脚,9脚,10脚,11脚,12脚,14脚,16脚 ，表述为5P,6P,7P,8P,9P,10P,11P,12P,14P,16P。常用阻值： 10 12 15 18 22 33 39 47 56 68 82 100 120 150 180 220 330 390 470 560 680 820 1K 1.2K 1.5K 1.8K 2.2K 3.3K 3.9K 4.7K 5.6K 6.8K 8.2K 10K 12K 15K 18K 22K 33K 39K 47K 56K 68K 82K 100K 120K 150K 180K 220K 330K 390K 470K 560K 680K 820K 1M 1.2M 1.5M 2.2M 3.3M
特点及用途
○体积小、功率大、可靠性高，跟踪特性好
○高密度组装，可得到不同电阻值的组合
○使用高可靠性的RuO2浆料
dzsc/19/3482/19348253.jpg
外型尺寸
| 型号 | 外形尺寸(mm) | 引脚数N (只) | ||||||
| L | B | W | H | S | d | b | ||
|
SIP (单列直插） |
15 | 6 | 3.6 | 13 | 2.54 | 0.5 | 0.25 | 5、6、6 |
| 20 | 6、7、8 | |||||||
| 25 | 8、9、10 | |||||||
| 30 | 10、11、12 | |||||||
|
DIP (双列直插） |
18 | 7 | 9 | 10 | 2.54 | 0.5 | 0.25 | 14 |
| 21.5 | 16 | |||||||
主要性能指标
| 型号 |
元件额定功耗 (W) |
网络额定功耗 (W) |
元件阻值范围 (Ω) |
阻值误差 (%) |
温度系数 (10-6 /°C) |
元件极限电压 (V) |
元件绝缘电压 (V) |
|
|
SIP (单列直插） |
0.05W |
1W 5W |
10~20M |
±1 ±2 ±5 |
±250 | 100 | 150 | |
| 0.125W | ||||||||
| 0.25W | ||||||||
|
DIP (双列直插） |
0.05W | |||||||
| 0.125W | ||||||||
| 0.25W | ||||||||
降功耗曲线图
dzsc/19/3482/19348253.jpg
- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈经理
- 电话：025-86970191
- 传真：-
- 手机：13913033883
- QQ ：
供应MYG 压敏电阻器（MYG05K,MYG07K,MYG10K,MYG14K,MYG20K）
信息内容：MYG压敏电阻器主要用于抑制浪涌电压保护电阻，具体型号包含MYG05K390,05K180, 05K470, 05K560, 05K680, 05K820,05K221,05K271,05K431,05K391,05K431,05K471,07K180,07K390,07K470,07K560,07K680,07K820,07K271,07K391,07K431,07K471,07K511,10K180,10K390,10K470,10K560,10K680,10K820,10K271,10K391,10K431,10K471,10K561,10K681,10K751, 10K821,14K180,14K390,14K470,14K560,14K680,14K820,14K271,14K391,14K431,14K471,14K561,14K681,14K751,14K821,14K911, 20K180,20K390,20K470,20K560,20K680,20K820,20K271,20K391,20K431,20K471,20K561,20K681,20K751,20K821,20K911,电压包含MYG 18V,22V,27V,33V,39V,47V,56V,68V,82V,180V,220V,240V,270V,330V,360V,390V,430V,470V,511V,560V,680V,750V,780V,820V,910V,1000V,1100V,1200V。 特点及用途 ○压敏电压范围宽，非线性系数大 ○通流容量大响应时间快 应用： ○半导体器件，家用电器浪涌过电压保护； ○通信、测量、控制仪器浪涌过电压保护； ○电磁阀、继电器等过电压保护。 dzsc/19/3482/19348254.jpg V-I特性图 ...
供应ZB1,ZB2,ZB3,ZB4 板形线绕电阻器

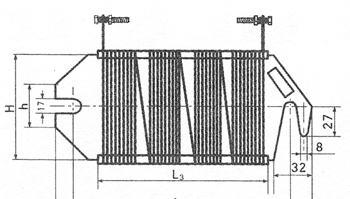

信息内容：ZB1,ZB2,ZB3,ZB4 板形线绕电阻器 内容介绍：ZB1,ZB2,ZB3,ZB4板形线绕电阻器 ZB1-0.2,ZB2-21.6,ZB4-1.14,ZB1-0.25,ZB2-27.6,ZB4-1.4,ZB1-0.35,ZB2-37,ZB4-1.85,ZB1-0.4,ZB2-48,ZB4-2.5,ZB1-0.5,ZB2-68,ZB4-3.5,ZB1-0.66,ZB2-96,ZB4-4.5,ZB2-0.7,ZB2-140,ZB4-5.6,ZB2-0.9,ZB2-188,ZB4-7.5,ZB2-1.1,ZB2-260,ZB4-10,ZB2-1.45,ZB3-0.25,ZB4-15 ,ZB2-1.95,ZB3-0.32,ZB4-23,ZB2-2.8,ZB3-0.35,ZB4-35,ZB2-3.5,ZB3-0.4,ZB4-47,ZB2-4.4,ZB3-0.5,ZB4-60,ZB2-5.8,ZB3-0.6,ZB4-86,ZB2-8.0,ZB3-0.8,ZB4-122,ZB2-12,ZB3-1.2,ZB4-178,ZB2-18,ZB4-0.9,ZB4-330 特点及用途 ○可单独使用，也可自由组合使用，长寿命设计 ○额定功率环境温度+70℃ ○使用温度范围 -55℃~+315℃ ○绝缘电压 AC 2.5KV（交流10mA 1分钟不击穿，无闪烁） ○阻值允许偏差 ±10% ○额定功率 ZB1 ZB2 为350W,ZB3 ZB4 为450W ○主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。 dzsc/19/3496/19349617.jpg 外型尺寸 型号 外形尺寸(mm) ...
