供应Q614F-16PL气动三通球阀，带电磁阀气动三通不锈钢球阀
| 价 格： | 100.00 | |
| 型号/规格： | Q614F-16PL | |
| 品牌/商标： | 新恭 |
Q614F-16PL气动三通不锈钢球阀
【产品名称：气动三通螺纹球阀、气动三通丝扣球阀、三通内螺纹气动球阀】
【产品型号：Q614F、Q615F】
【产品压力：1.6-2.5MPa】
【产品材质：不锈钢】
一、Q614F、Q615F气动螺纹三通球阀概述：
公称压力：1.6~2.5MPa
适用温度：-20～232℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
Q614F/Q615F气动内螺纹三通调节球阀–两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
气动螺纹三通球阀的附件选项： 回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注：气缸参数请另参考所选配的气动执行器资料
二、Q614F、Q615F气动螺纹三通球阀工作原理：
气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，有开关两个位置+/-5°行程调节。NAMUR标准气源接口，可与电磁阀直接连接正常使用寿命可达100万次。球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便。双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。在系统泄压后无需拆下整个阀体就能进行检查和维修。
三通球阀分为L型（Q614F）和T型（Q615F），L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。请根据上面的示意图结合实际工况选用Q614F或Q615F型号。
三、Q614F、Q615F气动螺纹三通球阀的主要零部件材料：
|
序号NO |
零件名称 |
材质 |
|
1 |
接头 |
不锈钢CF8M/CF8 |
|
2 |
阀座 |
聚四氟乙烯PTFE |
|
3 |
球体 |
不锈钢CF8M/CF8 |
|
4 |
垫片 |
聚四氟乙烯PTFE |
|
5 |
阀体 |
不锈钢CF8M/CF8 |
|
6 |
螺栓 |
不锈钢CF8 |
|
7 |
阀杆 |
不锈钢CF8M/CF8 |
|
8 |
垫片 |
聚四氟乙烯PTFE |
|
9 |
填料 |
聚四氟乙烯PTFE |
|
10 |
压盖 |
不锈钢CF8M/CF8 |
|
11 |
连接支架 |
不锈钢CF8 |
|
12 |
连接套 |
不锈钢CF8 |
|
13 |
螺栓 |
不锈钢CF8 |
|
14 |
气动装置 |
|
四、Q614F、Q615F三通气动球阀的主要连接尺寸：
五、L型Q614F三通球阀的主要尺寸单位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4 “ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2 “ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
T型Q615F三通球阀的主要尺寸单位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
1 1 / 4 “ |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
|
1 1 / 2 “ |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕工
- 电话：021-51860596
- 传真：021-51860596
- 手机：13052286018
- QQ ：

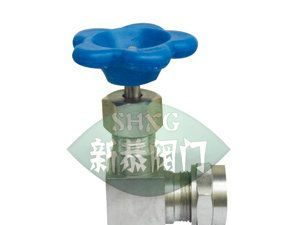

供应JX29W液位计针形截止阀、JX29H-160P考克液位计针形截止阀
信息内容：JX29HW液位计针形截止阀、JX29HW考克液位计针形截止阀、JX29HW考克液位计针型阀 【产品名称：JX29H/W液位计针形截止阀、JX29H/W考克液位计针形截止阀、JX29H/W考克液位计针型阀】 【产品型号：JX29H/W】 【产品压力：1.6-6.4MPa】 【产品材质：不锈钢】 一、JX29H/W液位计针形截止阀产品特性: 1. 制造标准: GB/T12224-2005 JB/T7747-1995 2. 连接形式: 卡套,外螺纹连接(NPT,G,Rc,Rp…) 3. 结构特征: 锥面密封 4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999 5. 公称压力:≤10000Psi 6. 适用工作温度:-29℃～+250℃ 7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质 8. 公称通径:DN6,DN10,DN15,DN20,DN25… 二、JX29H/W液位计针形截止阀主要零件材料: 序号 NO. 零件名称 Part name 材质 Material 1 螺母 ...

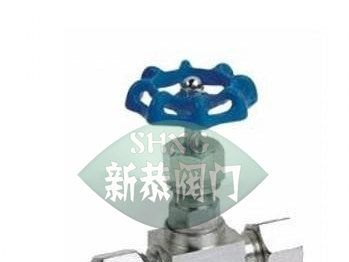

供应JJ.Y1不锈钢卡套针型阀、J91HW卡套针型阀、J91HW卡套针形截止阀
