供应微机继电保护测试仪厂家
| 价 格： | 1.00 | |
| 型号/规格： | 13971352029 | |
| 品牌/商标： | 中试高测 |
单相继电保护测试仪是如何进行测试

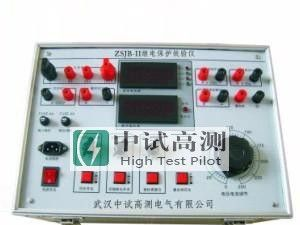

ZSJB-II继电保护校验仪-中试高测—网站：http://www.zsgcdq.com 销售热线：027-83629368 打开电源开关，显示屏显示"欢迎使用....","正在自检...."，微机自检，自检正常后，显示"自检完毕！"。
测量时，应根据所测继电器的种类，用"上翻"和"下翻"二键选择测试电源的类型，使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱，继电器触头接入输入端子。
1、测值：按"测值"键，本机可测吸合，断开电压(流)值三次，然后，可按"打印"键打印数据。
2、测时：先找出被测继电器的额定值，然后按"测时"键，本机自动分、合闸测三次吸合、断开时间，结束后，可按"打印"键打印数据。
3、"转换"键的使用：先调节好直流电流值，再按"转换"键，则直流电流正常输出，且显示值在屏幕第二行显示出来。此时它可和其它电源同时输出，供需多种电源的继电器校验用，如重合闸继电器等。
4、时间设置：用户可修正仪器的内部时钟。
5、仪器标定：仪器使用一段时间后，如果测试有偏差，用户可用高等级表对其进行标定，用"上翻"、"下翻"键调整内部系数即可，不用打开机箱或调节任何旋钮。
继电保护测试仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。
产品参数
1、 工作条件：
工作电源：AC220V+10% 50Hz
工作环境：温度：-10℃～40℃
湿度：≤85%
2、 输出电源：
交流电压：0～220V/3A
交流电流： 0～100A/7.5V
0～20A/25V
0～5A/5V
直流电压：0～220V/3A
直流电流：0～20A/25V
定值输出：DC24V DC48V DC110V DC220V
3、 性能指标：
电流、电压表：41/2位
数字毫秒表：0～99.9999s
4、 性能：
1）量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数
2）时间继电器：可测量启动值、返回值及其动作时间
3）中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间
4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试
5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验
6）其他各种非常见继电器
