交流耐压试验方法讨论

1、试验分类：
（1）非破坏性试验绝缘试验：绝缘电阻、吸收比、极化指数、泄漏电流测试、介质损失角正切。
（2）破坏性试验：交流耐压试验、直流耐压试验。
2、试验方法
1、绝缘电阻、吸收比和极化指数试验。充气式试验变压器
（1）试验的意义及作用
测量电气设备的绝缘电阻能灵敏地反映绝缘情况，武汉中试高测电气有限公司有效到发现设备局部受潮或整体受潮和赃污，以及绝缘击穿和严重过热老化等缺陷。吸收比和极化指数能反映设备受潮程度，是判断设备是否受潮的一个重要指标。
（2）试验仪器选用标准
100V以下电气设备或回路采用250V兆欧表
500V以下至100V电气设备或回路采用500V兆欧表
3000V以下至500V电气设备或回路采用1000V兆欧
10000V以下至3000V电气设备或回路采用2500V兆欧表
10000V以上电气设备或回路采用2500V或5000V兆欧表
（3）试验方法及步骤
根据不同被试品接线测量：“E”接被试品的接地端，“L”接被试品的高压端，“G”接屏蔽端。检查兆欧表，短接“L”端和“E”端其指针指零，开路指针指“∞”时，将高压端用绝缘工具接至被试品，同时记录时间分别读取15s和60s（或1min和10min）时绝缘电阻值。断开兆欧表，对试品短接放电并接地。测量时记录被试设备温度、湿度、气象情况、试验日期及使用仪表。
（4）试验接线及注意问题
测量变压器绕组绝缘电阻时，被测绕组各引线端应短连，武汉中试高测电气有限公司非被试绕组短接接地，即规程法。测量发电机绕组绝缘电阻时，试验被试相L端子，非被试相短接接地。发电机绕组的绝缘电阻与温度有很大关系，一般温度上升10℃绝缘电阻下降一半。测试前后都应充分放电，放电时间不小于5min，否则会影响测试效果。测量电力电容器绝缘电阻时，应在测试前后对电容器充分放电2-5min，测量时，在未断开兆欧表引线时，不得停止摇动手柄（或关断数字兆欧表电源）以免损坏兆欧表。
（5）试验注意事项及影响试验因素分析
测量大容量电机和较长电缆的绝缘电阻时，充电电流很大，因而兆欧表开始指示数很小，但并不表示被试品绝缘不良，必须经过较长时间，才能得到正确结果，并要防止被式设备对兆欧表反充电损坏兆欧表。测量吸收比时，避免记录时间带来的误差。屏蔽环装设位置应正确，为了避免表面泄漏的影响，测量时应在绝缘表面加等电位屏蔽环。
兆欧表与被试品间的连线应采用厂家为兆欧表配备的专用线，而且两根线不能交叉扭绞或拖地，武汉中试高测电气有限公司否则会产生测量误差。为便于比较，对同一设备进行测量时应采用同样型号的兆欧表，同样的接线。兆欧表的容量对绝缘电阻、吸收比等测量结果都有一定的影响，在进行试验结果分析比较时应加以注意。
所测的绝缘电阻值及吸收比应符合规程要求，但简单规定绝缘电阻值是不全面的，试验中应将所测量结果与有关数据进行比较。如：同一设备各相间、同类设备间、出厂试验数据、耐压前后数据通过比较分析，更容易发现异常，作到科学地分析判断测试结果及被试物的绝缘状况。直流高压发生器

武汉中试高测电气有限公司，国家电网指定品牌

产品简介

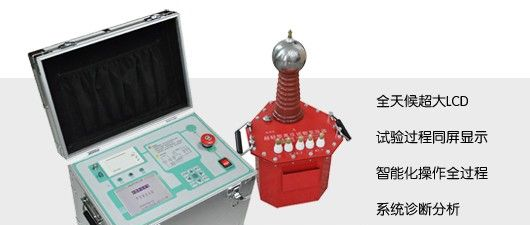

充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式交流试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

产品参数

1、电压等级：10kV～600kV
2、容量范围：1～500KVA
3、空载电流：＜7%
4、阻抗电压：＜8%
5、产品类型：交流、交直流、交流串级、交直流串级

试验变压器的选择：
其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流，A ； f — 电源频率， Hz；
Cx — 被试品电容量，μF ； U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
