供应JD-200A360°单级安全滑触线集电器
| 价 格： | 175.00 | |
| 型号/规格： | JD-200A | |
| 品牌/商标： | 宜堡 |
DHH(DHHT)系列安全滑触线优点：安全；可靠；方便；经济。
a.单极组合式滑线
㈠单级导轨连续载流量：250A ; 380A ; 500A ; 630A ; 800A ; 1000A ;1250A ;1600A ; 2000A
a.单极组合式滑线
㈠电刷载流量：50A、200A、250A、400A、500A、600A
1.安全指标
2.主要性能指标
“H”型滑线：导线标准长度为6m
集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。
一：DHH(DHHT)-500A单级安全滑触线产品特点
应用领域：港口、钢厂、自来水、重型设备企业、大吨位起重机。
二：DHH(DHHT)-500A单级安全滑触线产品型号、规格
dzsc/19/3458/19345864.jpg
㈡单级导轨截面积：160mm2; 250mm2; 320mm2 ; 400mm2 ; 500mm2 ; 700mm2
㈢导电材质：T-铜；铝-不显示
㈣单极滑线:铝型材形状，H型，S型
dzsc/19/3458/19345864.jpg
㈡特性：JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
㈢集电器：单极滑线用集电器
三：DHH(DHHT)-500A单级安全滑触线主要技术参数
序号
类别
指标值
1
安全海拔高度
≤2000米
2
安装等级
III级
3
周围环境温度
-25℃~+55℃
4
周围环境湿度
≤95%
5
污染等级
4级
6
绝缘介电强度试验
工频交流3000V、1min 无击穿闪烁现象
7
外壳击穿电压强度
＞20KV/min
8
相比漏电起痕指数
CT1＞600V
9
抗非常热和着火试验
本生灯法合格；阻燃性能优良
10
短时耐受电流
30倍额定电流 1s;60倍额定电流 0.1s
11
化学腐蚀
能耐酸、耐碱、耐盐雾腐蚀
12
外壳防护等级
IP23
13
额定电流时温升K
＜130℃
14
绝缘电阻
＞10 MΩ
15
防触电等级
0级
类别
指标值
输电导轨
符合：JB/T6391.1-92《起重机滑接输电装置型号和基本参数》
符合：JB/T6391.2-92《起重机滑接输电装置技术条件》
电刷
摩擦系数：0.2；
接触压降：0.15~0.3V；
运行1000KM磨损量：＜0.07mm；
电刷有效磨损：4~6mm；
集电器
主体材料：粉末冶金(铜和石墨)
环境温度：-40℃~+115℃
运行速度：U≤360m/min
工作电压：不超过交流电660V或直流1000V
牵引力：F≤20N；
吸收运动误差mm
水平方向：±40
竖直方向：±30
四：DHH(DHHT)-500A单级安全滑触线型号与基本数据
型号
截面积mm2
额定载流量A
导体材质
电阻Ω/km
阻抗Ω/km
质量kg/m
标准轨距mm
DHH-160/250
160
250
铝
0.1905
0.2195
0.48
50
DHH-250/380
250
380
铝
0.1218
0.1642
0.72
80
DHH-320/500
320
500
铝
0.0952
0.1455
0.88
80
DHH-400/630
400
630
铝
0.0762
0.1338
1.12
80
DHH-500/800
500
800
铝
0.0609
0.1258
1.52
80
DHH-700/1000
700
1000
铝
0.0435
0.1184
2.02
80
DHHT-125/400
130
400
铜
0.1765
0.1278
1.20
50
DHHT-160/500
160
500
铜
0.1161
0.1594
1.49
50
DHHT-250/700
250
700
铜
0.0743
0.1327
2.25
80
DHHT-320/1000
320
1000
铜
0.0580
0.1244
2.86
80
DHHT-400/1250
400
1250
铜
0.0464
0.1194
3.58
80
DHHT-500/1600
500
1600
铜
0.0372
0.1161
4.47
80
DHHT-700/2000
700
2000
铜
0.0265
0.1132
6.25
80
DHS-250/400
250
400
铝
0.1219
0.1573
0.702
100
DHS-400/700
400
700
铝
0.0762
0.1247
1.13
100
DHS-800/1250
800
1250
铝
0.0381
0.0987
2.21
100
DHS-1200/1600
1200
1600
铝
0.0254
0.0904
3.15
120
DHS-1600/2000
1600
2000
铝
0.0190
0.0889
4.05
120
DHS-2000/2500
2000
2500
铝
0.0152
0.0881
5.31
120
五：DHH(DHHT)-500A单级安全滑触线集电器
JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
型号
额定载流量A
质量kg
应用范围
JDS-50
50
0.2
DHHT-25~70
JDS-200
200
1.4
DHH(T)-160
JDS-250
250
3.3
DHH(T)-250~700
JDS-400
400
4.5
DHH(T)-400~700
JDS-500
500
5.2
DHH(T)-700
JDT-100
100
1.4
用双挑式DHH(T)DHS
JDT-400
400
9.8
用双挑式DHS
JDC-400
400
2.28
DHS
JDC-500
500
1.0
DHS
JDC-700
700
3.08
DHS
六：DHH(DHHT)-500A单级安全滑触线安装附件
序号
附件名称
适用DHH(T)型号
适用DHS型号
1
悬吊夹
HXJ
SXJ
2
连接器连接夹
HLJ
SLJ
3
供电器
HGQ
SGQ
4
端帽
HDM
SDM
5
组装臂
FZB
FZB
6
支架
FZJD
FZJD
7
热膨胀段
HPZ
SPZ
8
牵引器
FQY
FQY
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗克红
- 电话：021-56478601
- 传真：021-56478620
- 手机：18221899820
- QQ ：
供应单极滑触线|HXPnR-H安全滑触线

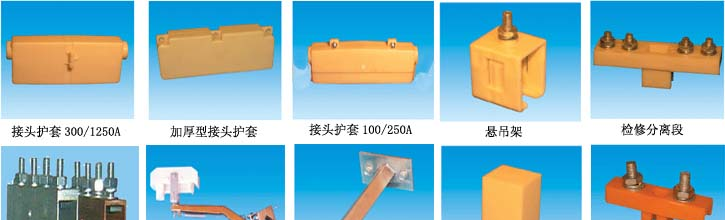

信息内容：HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列单极滑触线三相制、四线制、五线制滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。单极滑触线产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合。 dzsc/19/3723/19372368.jpg HXPnR-H、HXPnR-H8 系列单级组合式滑触线 The series of HXPnR-H8 monopole assembled busbars 型号规格 Type&spec 滑触线截面尺寸（mm) Busbar size (mm) 载流量（A） Current（A） 适配外置式集电器 Suitable current collector A ...
