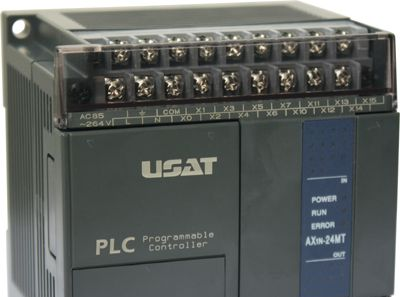

AX-1S 系列微型可编程控制器(100%兼容三菱FX-1S系列PLC)
AX1S-10/14MR/MT  AX1S-20MR/MT  AX1S-30MR/MT
一、产品简介
1、100%兼容三菱FX-1S系列PLC(包括软硬件等相关参数)
2、AX-1S 系列是低价位和窄小安装空间的微型PLC,适用于小规模控制的基本型机器。
3、控制规模 由10 到 30个控制点,其基本单元：10/14/20/30点。
4、它具有小型体积,并且具有高速运算,基本指令：0.7μs/指令,应用指令：3.7~数100μs/指令
5、具备丰富的软元件及通信等的扩展性。
6、CPU、电源、输入输出一体化。晶体管输出型具有两个100kHz脉冲序列，用于电动机定位应用。
7、可以安装显示模块或者功能扩展板(通信/模拟量/输入输出)。
8、2000步程序存储器,2000个数据寄存器(不需要备用电池)。

二、性能规格
电源规格：AC电源型：AC100V～240V     DC电源型：DC24V
耗电量：AC电源型：19W(10M,14M) ,20W(20M) ,21W(30M)
        DC电源型：6W(10M) ,6.5W(14M) ,7W(20M) ,8W(30M)
冲击电流：AC电源型：15A   5ms以下/AC100V,25A   5ms以下/AC200V
         DC电源型：10A   100μs/DC24V
24V供电电源：AC电源型：DC24V   400mA
输入规格：DC24V 7mA/5mA无电压触点、或者NPN开集电极晶体管输入
输出规格：继电器输出型：2A/1点、8A/4点COM   AC250V,DC30V以下
          继电器输出型：2A/1点、8A/4点COM   AC250V,DC30V以下
          晶体管输出型：0.5A/1点、0.8A/4点COM   DC5V~DC30V
输入输出扩展、特殊扩展：通过安装功能扩展板,可以扩展少量点数的输入输出或者扩展模拟量输入输出。
程序内存：内置2,000步(无需电池支持的EEPROM) 、注释输入、可RUN中写入可安装带程序传送功能的存储盒(2,000步)
时钟功能：内置实时时钟(有时间设定指令、时间比较指令)
指令：基本指令27个、步进梯形图指令2个、应用指令85种
运算处理速度：基本指令：0.55～0.7μs/指令,应用指令：3.7～数100μs/指令
高速处理：有输入输出刷新指令、输入滤波调整指令、输入中断功能、脉冲捕捉功能
输入输出点数：30点(可通过功能扩展板扩展少量点数)
辅助继电器、定时器：辅助继电器：512点、定时器：64点
计数器：一般用16位增计数器：32点
        高速用32位增计数?减计数器：(1相)60kHz/2点、10kHz/4点(2相)30kHz/1点、5kHz/1点
数据寄存器：一般用256点、变址用16点、文件用最多可设定到1500点
模拟电位器：内置2点、通过AX1N-8AV-BD型的功能扩展板可以扩展8点
功能扩展板：可以安装AX1N-XXX-BD型功能扩展板
特殊适配器：可以通过AX1N-CNV-BD连接
显示模块：可内置AX1N-5DM。可外装AX-10DM(也可以直接连接GOT,ET系列人机界面)
对应数据通信，对应数据链接：RS-232C、RS-485、RS-422、N:N网络、并联链接、计算机链接
外围设备的机型选择：选择AX1S、或者AX2(C)。但是选择AX2(C)时使用有限制

三、产品型号：
AX1S-10MR-00兼容FX1S-10MR-001      10点继电器输入/输出微型PLC可编程控制器
AX1S-10MT-001兼容FX1S-10MT-001     10点晶体管输入/输出微型PLC可编程控制器
AX1S-14MR-001兼容FX1S-14MR-001     14点继电器输入/输出微型PLC可编程控制器
AX1S-14MT-001兼容FX1S-14MT-001     14点晶体管输入/输出微型PLC可编程控制器
AX1S-20MR-001兼容FX1S-20MR-001     20点继电器输入/输出微型PLC可编程控制器
AX1S-20MT-001兼容FX1S-20MT-001     20点晶体管输入/输出微型PLC可编程控制器
AX1S-30MR-001兼容FX1S-30MR-001     30点继电器输入/输出微型PLC可编程控制器
AX1S-30MT-001兼容FX1S-30MT-001     30点晶体管输入/输出微型PLC可编程控制器
AX1S-10MR-ES/UL兼容FX1S-10MR-ES/UL     10点继电器输入/输出微型PLC可编程控制器
AX1S-10MT-ES/UL 兼容FX1S-10MT-ES/UL     10点晶体管输入/输出微型PLC可编程控制器
AX1S-14MR-ES/UL兼容FX1S-14MR-ES/UL     14点继电器输入/输出微型PLC可编程控制器
AX1S-14MT-ES/UL 兼容FX1S-14MT-ES/UL    14点晶体管输入/输出微型PLC可编程控制器
AX1S-20MR-ES/UL兼容FX1S-20MR-ES/UL     20点继电器输入/输出微型PLC可编程控制器
AX1S-20MT-ES/UL 兼容FX1S-20MT-ES/UL     20点晶体管输入/输出微型PLC可编程控制器
AX1S-30MR-ES/UL兼容FX1S-30MR-ES/UL     30点继电器输入/输出微型PLC可编程控制器
AX1S-30MT-ES/UL兼容FX1S-30MT-ES/UL     30点晶体管输入/输出微型PLC可编程控制器
