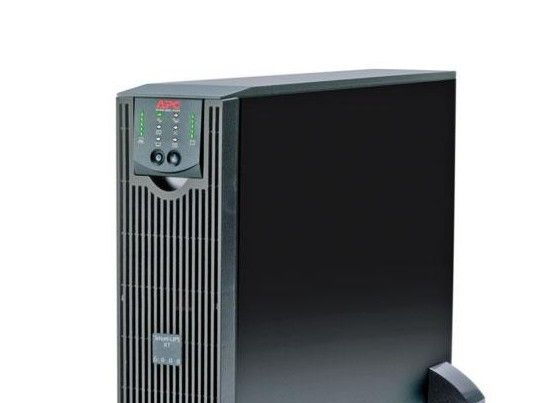

APCups电源SURT10000XLICH的详细描述：

APC不间断电源APC Smart-UPS On-Line, 12 kW / 15 kVA, 输入230V / 输出230V , Interface Port DB-9 RS-232, RJ-45 10/100 Base-T, Smart-Slot , Extended runtime model , 设备安装有效高度6 U

包含: 软件光盘, 服务手册, Smart-UPS RS232信号线, 用户手册, Web SNMP管理卡

标准交付周期: 通常现货供应

输出

输出功率容量 ：12 kW / 15 kVA

可配置功率 ：12 kW / 15 kVA

额定输出电压 ：230V

输出电压可调范围：可设置为220、230或240 输出电压

满负载效率 ：94.0%

输出电压失真 ：低于5%

输出频率(与主频率同步) ：50/60 Hz +/- 3 Hz 用户可调+/- 0.1

其它输出电压 ：220,240

波峰因数 ：3 : 1

波形类型 ：正弦波

输出连接 ：(1) Hard Wire 3-wire (H N + G) Hard Wire 5-wire (3PH + N + G)

半负载效率 ：94%

旁路 ：内置静态旁路,内部旁

输入

额定输入电压 ：230V

输入频率 ：40 - 70 Hz（自动感测）

输入端子类型 ：Hard Wire 3 wire(1PH+N+G)、Hard Wire 5-wire (3PH + N + G)

工作电压范围 ：160 - 280V

其他输入电压 ：220,240

输入电流 ：90A

输入断路器容量 ：100.0 A

输入总谐波失真 ：Less than 5% for full load

电池与运行时间

电池型号：没有内部电池- 使用外部电池系统

可选用电池:  APC Smart-UPS RT 15KVA 230V No Batteries For China

通讯与管理

接口端口:DB-9 RS-232,RJ-45 10/100 以太网接口,灵巧插槽

预装SmartSlot™ 卡: AP9631CH

控制面板:多功能液晶显示器状态管理控制台。

有声报警:Audible and visible alarms prioritized by severity

紧急关断:是

浪涌保护及滤波：

滤波器：多级噪声滤波器，符合UL1449标准

物理指标

高*宽*深：263*432*773mm

设备安装有效高度 ：6U

净重:  68 KG

运输重量:  90.50 KG

运输高度:   622mm

运输宽度:   610 mm

运输长度:   1003mm

颜色:黑色

每个运输托盘上产品数量: 1

环境

工作环境:0 - 40 °C

工作相对湿度：0 - 95%

操作高度：0-3000米

存储温度：-15 - 45°C

存储相对湿度：0 - 95%

存储高度：0-15000米

听觉噪音距设备表面1 m 处：50.00 dBA

在线运行发散热量：2615.00 BTU/hr

相符性

管理机构认证 :EN/IEC 62040-2,EN/IEC 62040-1-1

标准质保 :2年内维修或更换

可用性

自动内部旁路

在UPS 超载情况下或故障时向连接负载提供市电供电

可扩展的运行时间

需要时允许快速增加更多的运行时间

智能电池管理

通过智能、的充电技术获得的电池性能、寿命和可靠性。

热插拔电池

在更换电池的整个过程中，确保干净、不间断电源以保护设备

经UPS 关机后自动重启负载

一旦市电恢复，则自动重新启动所连接的设备。

温度补偿电池充电

根据实际的电池温度调整充电电压延长电池寿命

易管理性

网络管理

提供了通过网络对UPS 进行远程管理

兼容英飞管理器

以便通过APC 的英飞管理器软件进行集中管理。

SmartSlot 插槽

利用管理卡定制UPS 性能

LED 状态指示灯

借助于视频指示器可以快速了解设备和电源状态。

串口连接

通过串口对UPS进行管理。

适应性

即插即用外部电池

向UPS 增加额外的运行时间时，保证负载干净、不间断的供电

架式/塔式 转换

当从塔式迁移到机柜式安装环境时保护对UPS 的初始投资

闪存可升级固件

使用FTP远程安装固件的维护版本。

可服务性

用户可更换电池

能够简单升级和更换电池

自动自检

定期自检电池，确保及早检测出需要更换的电池。

可预测的故障通知

提供的早期警报故障分析确保了部件及时更换

断开电池通知

当电池不能提供后备电力时警告

有声报警

提供有关改变市电和UPS 条件的通知

系统保护

频率和电压调整

可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的可用性。

电源调节

保护所连接的负载免受浪涌、尖峰电压、闪电和其他电源扰动的影响。

输入功率因数校正

通过使用小型发电机和电线连接,使安装费用最少

兼容发电机

使用发电机电源时，确保干净、不间断电源以保护设备

冷启动能力

当市电停止时提供临时的电池供电

可复位线路开关

不用更换保险丝即可简便的从过载中恢复过来。

经安全机构的认证

产品经过测试和认证，确保可在规定的环境内与所连接的服务提供商设备共同安全工作。

 　ups不间断电源中的电池在对外部负载放电过程中，其电压会随着放电过程逐渐降低，当蓄电池电压降至2.5V时，其容量已被完全放光，此时如果让电池继续对负载放电，将造成电池的性损坏。在电池放电过程中，当控制IC检测到电池电压低于2.3V时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使电池无法再对负载进行放电，起到过放电保护作用。而此时由于V1自带的体二极管VD1的存在，充电器可以通过该二极管对电池进行充电。
　　
　　2、再进行过电流保护
　　
　　由于锂离子电池的化学特性，蓄电池生产厂家规定了其放电电流不能超过2C，当电池超过2C电流放电时，将会导致电池的性损坏或出现安全问题。
　　
　　蓄电池在对负载正常放电过程中，放电电流在经过串联的2个MOSFET时，由于MOSFET的导通阻抗，会在其两端产生一个电压，该电压值U=I*RDS*2,RDS为单个MOSFET导通阻抗，控制IC上的“V-”脚对该电压值进行检测，若负载因某种原因导致异常，使回路电流增大，当回路电流大到使U>0.1V时，其“DO”脚将由高电压转变为零电压，使V1由导通转为关断，从而切断了放电回路，使回路中电流为零，起到过电流保护作用。
　　
　　3、进行短路保护
　　
　　蓄电池在对负载放电过程中，若回路电流大到使U>0.9V时，控制IC则判断为负载短路，其“DO”脚将迅速由高电压转变为零电压，使V1由导通转为关断，从而切断放电回路，起到短路保护作用。短路保护的延时时间极短，通常小于7微秒。其工作原理与过电流保护类似，只是判断方法不同，保护延时时间也不一样。除了控制IC外，电路中还有一个重要元件，就是MOSFET，它在电路中起着开关的作用，由于它直接串接在电池与外部负载之间，因此它的导通阻抗对电池的性能有影响，当选用的MOSFET较好时，其导通阻抗很小，电池包的内阻就小，带载能力也强，在放电时其消耗的电能也少。

所谓UPS不间断电源的节后后遗症，就是说长假期间，我们机房UPS电源可能需要关闭，而在这个过程往往可能出现错误操作，从而导致机房UPS系统的损坏或故障，给节后的工作带来不必要的麻烦，下面我们就来谈谈如何预防UPS不间断电源的节后后遗症。

长假期间，在我们享受长假带给我们快乐的同时也需要多一份关心给UPS，这样在返回工作岗位后，它才能进行正常的工作，为我们的工作带来便利。大中型UPS不间断电源在使用中，一般不会天天开关机器，但是在一些长的假期（如五一、十一及春节等）到来时，很多用户（如证券系统）的UPS则需要彻底地关机，只有正确的关机才能使UPS安全度过”假期”。

在假期中，如果我们机房的设备需要停机，则UPS也要彻底关断，一是避免安全隐患；二是避免电池放电，造成电池损坏或UPS不能正常开机。下面就来介绍一下山特在线式UPS的彻底关机方法，及节后的开机方法。

一、在线式C系列（C10k/C10ks 10KVA及10KVA以下）

关机：
1，将负载关闭，如果UPS有输出开关，也请将输出开关断开；
2，按关机按钮（图标为一个圆圈），面板上指示灯都灭，此时UPS已停止输出；

3，将输入开关断开，或将输入插头断开；
4，若UPS是外接电池的，请将外接电池插头断开或将电池柜里的开关断开（如果电池柜里有开关的话）；若UPS无外接电池，请将UPS的内置电池插头断开（一般在机器前面板底下会有一个电池连接插头，若此处没有，请看机身背后是否有一个电池插头）。

开机：

1，若UPS是外接电池的，请将外接电池插头接入到UPS或将外接电池柜里的开关闭合（如果电池柜里有开关）；若UPS无外接电池，请将UPS的内置电池插头插好，方法与上述断开电池的方法恰好相反或参照用户手册的安装步骤。

2，将输入开关闭合，或将输入插头接入市电；

3，按开机按钮（标着”test”的按键），面板上的指示灯会亮起，此时UPS已有输出；
4，开启负载，如果有输出开关，请将输出开关闭合后再开启负载。

注：如果在开机时您发现开不了机（开机无任何反映，风扇不转，蜂鸣器不响），请先确认电池是否连接好。如果开机约一分钟后发现有红灯亮，请记录图标，及蜂鸣器的状态，根据用户手册来排查。

二、在线式C系列 15/20KVA 机型

关机：

1，将负载关闭，如果UPS有输出开关，也请将输出开关断开；

2，从液晶屏上选择：”Control —- Turn load off —- Yes, Turn UPS OFF “，此时UPS停止输出；

3，将输入开关断开；

4，将电池插头断开或将电池柜里的开关断开（如果电池柜里有开关的话）。

开机：

1，将电池插头接入或将电池柜里的开关闭合（如果电池柜里有开关的话）；

2，将输入开关闭合，此时液晶屏加电会亮起来；

3，从液晶屏上选择：”Control —- Turn load on —- Yes, Turn UPS ON “，此时UPS开始输出；
       4，将负载启动，如果UPS有输出开关，请将输出开关闭合后再开启负载
