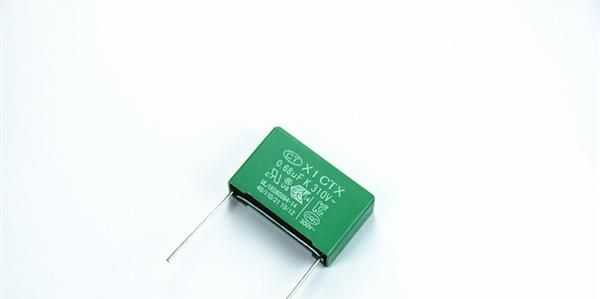

X1 安规电容 X1 684/300V P=22.5
| 价 格： | 面议 | |
| 额定电压： | 300（V） | |
| 功率特性： | 大功率 | |
| 调节方式： | 固定 | |
| 标称容量： | 0.68（uF） | |
| 频率特性： | 高频 | |
| 应用范围： | 安规 | |
| 型号： | X1 684/300V P=22.5 | |
| 温度系数： | 40/100/21 | |
| 允许偏差： | ±10（%） | |
| 引线类型： | 同向引出线 | |
| 等效串联电阻(ESR)： | /（mΩ） | |
| 品牌： | 科尼盛 | |
| 耐压值： | 1000（V） | |
| 损耗： | ≤0.1% at 1KHz and 20℃ | |
| 绝缘电阻： | IR≥10000 MΩ/UF（mΩ） | |
| 介质材料： | 有机薄膜 | |
| 外形： | 方块状 |
X1金属化聚丙烯薄膜电容器
METALLIZED POLYPROPYLENE FILM CAPACITORS
----降燥抑制干扰电容，有九国认证
■特点：FEATURES
◆抑制干扰，有九个国家的安全标准规格合格认证
Provides interference suppression ,all safety approval.
◆能承受过压冲击Overvoltage stress withstanding
◆具有优越的自愈性Self-healing properties
◆积极和消极的阻燃防火功能Active and passive flame retardant.
■用途APPLICATIONS
◆线间旁路,天线耦合,线间跨接和电花消制回路，有效电磁滤波.
Ldeal for use in line bypass, antenna coupling ,a cross-the-line and spark killer circuits.
◆开关电源等各种电路中抑制开关瞬间的涌浪大电流
Available for EML filer. Switching power supply applications.
◆事务机..Ex.打字机、计算器、电脑显示器和监视器、家用电器用品..Ex.搅拌器、电风扇、咖啡研磨机、音响和电视电路中
Business machines appliances ,such as: typewriters, adding machines, computer displays
and monitors .Household appliances, such as: mixers, fans ,coffee grinders, audio and TV circuits.
◆闸流体和控制品装置..Ex.调光器
Thyristor and triac appliances, such as: dimmers
■技术要求SPECIFICATIONS
介质Dielectric | 聚丙烯膜Polypropylene film |
电极Electrodes | 真空蒸金属Vacuum evaporated metal |
包封 Coating | 阻燃防火塑胶壳并以环氧树脂灌封Encapsulated in flame retardant (UL-94V-0) plastic case and epoxy resin end seal. |
道线Leads | 径向镀锡道线Radial leads of tinned wire. |
气候类别Climatic Category | 40/100/21 |
静电容量Capacitance 额定电压versus Rated Voltage(Ur) | 0.0047UF-10UF 250V/300V.AC,(50/60Hz) |
静电容量误差Capacitance Tolerance | J=±5%, K=±10%, M=±20%, |
散逸因素（损耗角正切） Dissipation Factor(Tangent of Loss) | ≤0.1% at 1KHz and 20℃， ≤0.3% at 10KHz and 20℃ |
耐电压Voltage Proof | T-T 1200V.AC 60Hz or 2200V.DC 1sec T-C 2200V.AC 60Hz 60 1min |
绝缘电阻lnsulation Resistance | C≤0.33UF IR≥30000MΩ. C＞0.33UF IR≥10000 MΩ/UF |
■电容器代码标志
dzsc/19/3386/19338663.jpg
■外形图OUTLINE DRAWING
dzsc/19/3386/19338663.jpg
您好！互相关注一下吧！！！
电容器
电解电容
东莞市科尼盛电子有限公司
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 薛强
- 电话：0769-82802469
- 传真：0769-83861559
- 手机：13662958961
- QQ ：
薄膜电容 X1 金属化聚丙烯薄膜电容器
信息内容：类别: CTX (X1 CLASS)特点:抑制干扰,有九个国家的安全标准规格合格认证 能承受过压冲击 具有优越的自愈性 积极和消极阻燃防火功能用途: 线间旁路,天线耦合,线间跨接和电花消制回路.有效电磁滤波. 开关电源等各种电路中抑制开关瞬间的涌浪大电流 事务机..Ex.打印机、计算器、电脑显示器和监视器。家用电气用品..Ex.搅拌器、电风扇、咖啡研磨机、音响和电视电路中。闸流体和控制器装置..Ex.调光器规格:介质： 聚丙烯薄膜电极： 真空蒸金属包封： 阻燃防火塑胶壳并以环氧树脂灌封气候类别： 40/100/21静电容量与额定电压： 250V/300V.AC (50/60Hz)0.0047UF-10UF电容量误差： J=±5% K=±10% M=±20%耐电压： T-T1200V.AC 60Hz or2200V.DC 1sec. T-C 2200V.AC 60Hz 60 1min损耗角正切：≤0.1% at 1KHz and 20℃ / ≤0.3% at 10KHz and 20℃绝缘电阻：C≤0.33uF IR≥30.000MΩ C＞0.33UF IR≥10.000MΩ科尼盛电子有限公司诚信通旺铺：http://www.kenisheng.cn网址：http://www.dgkys-cap.com诚信电话：0769-81035570/83698067下单传真：0769-83861559
