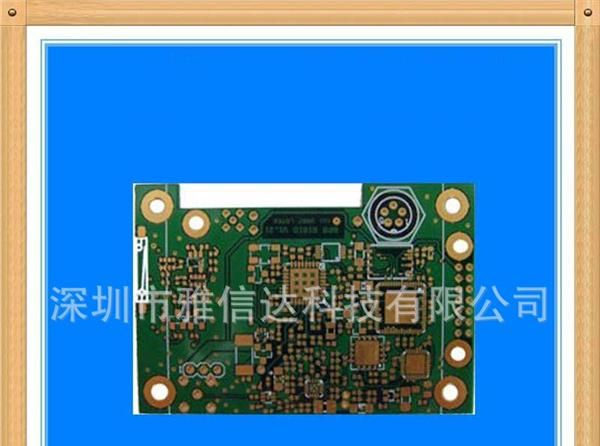

双面pcb厂家【电路板供应商】

价 格: 面议
绝缘层厚度:常规板
阻燃特性:VO板
机械刚性:刚性
绝缘材料:金属基
基材:
营销价格:特价
加工定制:
增强材料:玻纤布基
绝缘树脂:环氧树脂(EP)
产品性质:新品
营销方式:厂家直销
型号/规格:pcb-02
加工工艺:电解箔
品牌/商标:yxd
层数:双面

双面pcb厂家】公司简介:

深圳市雅信达科技有限公司-成立于2003年,生产硬制pcb电路板,拥有全自动电镀线,全自动沉铜线,AOI光学检测仪,曝光机等先进生产设备。月产量达到一万五千平方米。

双面pcb厂家】基本说明:

双面pcb厂家又称为:pcb双面板,双面电路板,双面线路板。

双面pcb厂家的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。

双面pcb厂家】产品特点:

我公司所有板材都采用FR-4 A级料,保证产品的稳定性与抗干扰性。

双面pcb厂家】制程能力:

最小孔径:0.2mm

最小线宽:3mil

最小线距:3mil

双面pcb厂家】适用范围:

适用于所有的电子产品,家电、通信、LED照明、玩具等行业。

双面pcb厂家】检测认证:

ISO9001:2000认证\UL认证\SGS认证\ROHS检测认证

双面pcb厂家】包装说明:

真空包装 干燥剂

双面pcb厂家】制板流程:

开料钻孔沉铜线路电镀蚀刻防焊文字表面处理成型电测→FQC→FQA真空包装入库

双面pcb厂家】优势产品:

我公司主要的产品优势:PCB电路板中\小批量生产。

双面pcb厂家】服务地区:

以深圳为核心幅射全国各地。

双面pcb厂家】保质期限:

在环境温度合适、真空包装未拆封的情况下:喷锡\沉金板的保质期为半年。

深圳雅信达--欢迎广大新老客户实地考察。
