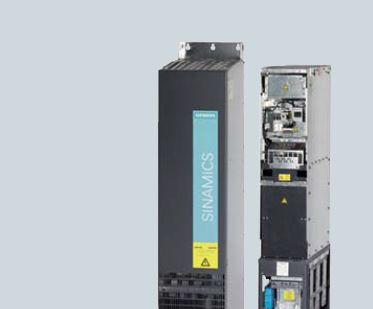

SINAMICS S120 变频调速装置
空冷型变频调速装置
回馈整流装置
2/30 D 21.3.CN · 2012
2
技术数据
输入电压 3 AC， 380 ～ 480 V 回馈整流装置
6SL3330-6TE35-
5AA3
6SL3330-6TE37-
3AA3
6SL3330-6TE41-
1AA3
6SL3330-6TE41-
3AA3
6SL3330-6TE41-
7AA3
额定功率
• IN DC (50 Hz 400 V) 时kW 250 355 500 630 800
• IH DC (50 Hz 400 V) 时kW 235 315 450 555 730
• IN DC (60 Hz 460 V) 时hp 385 545 770 970 1230
• IH DC (60 Hz 460 V) 时hp 360 485 695 855 1125
直流回路电流
• 额定电流 IN DC A 550 730 1050 1300 1700
• 基准负载电流 IH DC
1) A 490 650 934 1157 1513
• 电流 Imax DC A 825 1095 1575 1950 2550
输入电流
• 额定电流 IN E A 463 614 883 1093 1430
• 电流 Imax E A 694 921 1324 1639 2145
辅助电源要求
• 辅助电源 DC 24 V A 1.35 1.35 1.4 1.5 1.7
• AC 400 V A 1.8 1.8 3.6 5.4 5.4
直流母排电容
• 回馈整流单元?F 8400 12000 16800 18900 28800
• 传动组，允许直流回路电容?F 42000 60000 67200 75600 115200
功率损耗， 2)
• 50 Hz 400 V 时kW 3.7 4.7 7. 11 11.5
• 60 Hz 460 V 时kW 3.7 4.7 7. 11 11.5
冷却空气流量要求m3/s 0.36 0.36 0.78 1.08 1.08
噪声等级 LpA
(1 m) 50/60 Hz 时
dB 69/73 69/73 70/73 70/73 70/73
进线连接
U1, V1, W1
M10 螺钉M10 螺钉2?? 螺钉 M12 3?? 螺钉 M12 3?? 螺钉 M12
• 导线截面积， (IEC) mm2 2?? 240 2?? 240 4?? 240 6?? 240 6?? 240
直流母排
DCP, DCN
M10 螺钉M10 螺钉4?? 孔，用于 M12 4?? 孔，用于M12 4?? 孔，用于M12
• 导线截面积， (IEC) mm2 2?? 240 2?? 240 母排母排母排
PE/GND 接口 孔，用于 M10 孔，用于 M10 - - -
• 导线截面积， (IEC) mm2 2?? 240 2?? 240 - - -
PE1/GND 接口 - - 螺钉 M12 螺钉 M12 螺钉 M12
• 导线截面积， (IEC) mm2 - - 240 240 240
PE2/GND 接口 - - 2?? 螺钉 M12 2?? 螺钉 M12 2?? 螺钉 M12
• 导线截面积， (IEC) mm2 - - 2?? 240 2?? 240 2?? 240
电缆长度， 3)
• 屏蔽电缆m 4000 4000 4800 4800 4800
• 非屏蔽电缆m 6000 6000 7200 7200 7200
防护等级 IP00 IP00 IP00 IP00 IP00
外型尺寸
• 宽度mm 310 310 503 704 704
• 高度mm 1413 1413 1475 1480 1480
• 深度mm 550 550 548 550 550
重量，约kg 150 150 294 458 458
机座号 GX GX HX JX JX
1) 基准负载电流 IH DC 允许 150 % 的过载（60 s）或 Imax DC 的过载（5 s），负
载周期为 300 s。
2) 标定的功率损耗是在 100 % 负载时的值。正常情况下，损耗相应会低
些。
3) 所有电机电缆和直流回路的总和。更长电缆的特殊配置请咨询西门子公司。
如需详细资料，请参阅《SIN
