电缆和光缆线路完整性燃烧试验机总共分为三大部分:燃烧箱、燃烧架、控制箱,均为单独可移动式,每一个装置底部装有脚轮,方便移动清洁卫生。
一、适用范围:
用温度不低于750℃的火焰(控制热量输出)单独供火试验时要求保持线路完整性的电缆和光缆所使用的装置
二、符合标准
此试验机按GB/T19216.21-2003/IEC60331-21:1999《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----额定电压0.6/1.0kv及以下电缆》、GB/T19216.23-2003/IEC60331-23:1999《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----数据电缆》、GB/T19216.25-2003/IEC60331-25:1999《在火焰条件下电缆和光缆的线路完整性试验第21部分:试验步骤和要求----光缆》试验标准。
三、主要参数:
1、燃烧室之设计
采取两种方式供客户选择:种采用砖砌墙,我公司提功设计方案,派工程师现场施工指导;第二种用合适材料固定在角铁支架上而构成整个立方体燃烧室。燃烧室:内尺寸:3M x 3M x 3M共27立方米。可为砖墙结构、也可为钢板结构,由客户选择
2、试样支架:试样由二个或三个内径大约为150mm的金属环支托
3、燃烧装置:
(1)喷灯:为带有文丘里混合器的喷嘴标称长度为500mm宽度为15mm的带型丙烷气体喷灯。
(2)流量计:空气流量计:80L/min, 丙烷流量计:5L/min
(3)喷灯控制系统组成:调压阀、压电点火器、熄火装置、控温热电偶、气源(贵公司自备)、调节阀、点火装置、燃气管路、流量计、文丘里混合器、喷灯、球阀、空气管路、压缩空气瓶(贵公司自备)
(4)计时器:0~99.99s/m/h任意设定
(5)点火装置:为自动点火
(6)温度控制器:由两路温度监控部分组成,温度范围:0~1000℃任意设定。
4、线路负载:
(1)试验变压器:3000VA三只
(2)试验电压:AC1000V
(3)试验电流:3A
主营有以下部分:
希欧仪器生产电线电缆检测设备,恒温水浴,交联电缆纵横向切片机,平板硫化机,拉力机,扭转试验机,线材弯曲试验机,外套耐刮磨试验机,老化箱,恒温恒湿箱,电线电缆、塑料燃烧箱,灼热丝试验仪,漏电起痕试验仪,针焰试验箱,冲击试验机,低温试验箱,VW-1大型燃烧试验室,标准成束线缆燃烧机,煤矿电缆负载条件下燃烧机,比重天平及CCC、UL、VDE标准的检测设备
郑州希欧仪器有限公司
地址:河南省郑州市金水区朝阳路2号
联系人:李丽 15617630702 13015527929 0371-86138067
网址:http://www.xxyyq.com
http://www.xiouyiqi.com

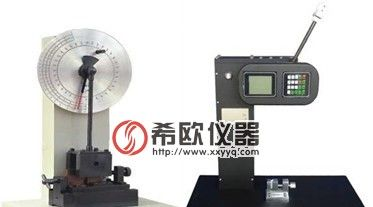

悬臂梁冲击试验机用于测定塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。是科研单位、大专院校、非金属材料生产厂家进行质量检验的常用设备,该机是一种结构简单,操作方便,测试精度高的仪器。该机符合ISO179---92, GB1043 –93 标准的要求。每种规格均有指针式、电子式和微控型三种机型。数显式冲击试验机采用高精度编码器技术,具有精度高、稳定性好和测量范围大等特点,数字化测量显示冲击强度及平均值,能量损失自动修正,打印试验报告等功能。 悬臂梁冲击试验机符合国际标准ISO180—1992《塑料—硬质材料悬臂梁冲击强度的测定》;国家标准GB/T1843—1996《硬质塑料悬臂梁冲击试验方法》、机械行业标准JB/T8761—1998《塑料悬臂梁冲击试验机》。 二、技术规格 1、冲击速度:3.5m/s ; 2、摆锤能量:(5.5D)2.75J、5.5J、(22D)11J、22J 3、摆锤扬角:150 4、摆锤中心至冲击刀刃距离:335mm 5、冲击刀刃至钳口上平面距离:22mm 6、刀刃圆角半径:R=0.8mm 7、试样类型符合GB1843—80及ISO180—82 主营有以下部分: ...
