大量供应京瓷板对板连接器14-5805-030-000-829+

价格：		面议
接口类型：		AC/DC
接触件材质：		铜合金
针数：		30
种类：		板对板
加工定制：		否
形状：		条形
线长：		－（mm）
应用范围：		手机
型号：		14-5805-030-000-829+
工作频率：		高频
特性：		防潮
绝缘体材质：		耐热树脂
品牌：		Kyocra/ELCO
支持卡数：		二合一
芯数：		30
读卡类型：		CF
制作工艺：		冷压

详细介绍
企业详情

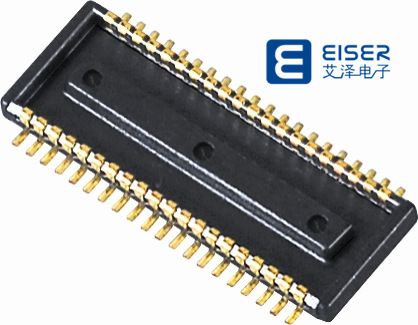

5805系列

0.4mm间距垂直嵌合-垂直嵌合 SMT 无辅助钢片

系列名	5805
极数	10～80
嵌合高度	1.0mm
极间距	0.4mm
额定电流	AC/DC 0.3A
额定电压	AC/DC 50V
耐压值	AC 250Vrms/min.

概要

应市场中移动电话，PHS，数码AV设备的对小型化，薄型化的要求开发的0.4mm间距，嵌合高度1.0mm的超低背电路板对电路板连接器。

特长

(1)	弹簧构造采用本公司独自的[S状弹簧]，实现了低背化。
(2)	接点部采用「夹扣式接点形状」，具有耐振动和耐落下冲击等特点。此外，插头侧的端子形状采用「TWIN-RIB」机构，能够排除焊锡飞散，电路板的废屑，实现了高度的接触信赖性。
(3)	嵌合时的锁扣构造，采用「FINE-LOCK」。低背的同时具有良好的手感，增加了拔去时的固定力。
(4)	备有供连接器嵌合，导通，短路用的检测用连接器。
(5)	有导脚和无导脚两种样式。
(6)	连接器背面无金属露出，由于禁排区很小，产品端子焊盘间的配线自由度较高。适用于高密度实装。
(7)	端子材质:铜合金
(8)	胶座材质:耐热树脂
(9)	使用温度范围：-40℃～ 85℃
(10)	镀层规格

编码	接点部	端尾部	RoHS指令
829	Au（0.1～0.3µm)	Au（0.03～0.1µm)	对应
831	Au（0.03～0.1µm),Pd-Ni	Au（0.03～0.1µm)	对应

关联信息


	5805系列目录图（pdf/204KB）
	5805系列操作说明书（pdf/250KB）
	极数分类对应型号一栏
	确认生产对应可能型号，RoHS指令对应状况与最小捆包数。
