1151压力/差压变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转变成4~20mA DC信号输出。智能1151差压变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。
1.1151智能压力变送器性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
2.1151智能压力变送器参考精度
数字、智能:±0.1%校验量程
模拟、线性:±0.2%校验量程
稳定性
数字、智能:6个月,±0.1%URL
模拟、线性:6个月,±0.2%URL
3. 1151智能压力变送器环境温度影响
零点误差:±0.2%URL/56℃
总体误差:±(0.2%URL+0.18%校验量程)/56℃
4. 1151智能压力变送器静压影响
对于量程4至8,在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
5.1151智能压力变送器量程
可修正至±0.25%输出读数/6895kPa,对于量程3,可修正至±0.5%输出读数/6895kPa
6.1151智能压力变送器振动影响
在任意轴向上,200Hz下振动影响为±0.05%URL/g
7.1151智能压力变送器电源影响
小于±0.005%输出量程/伏特。
8.1151智能压力变送器负载影响:
没有负载影响,除非电源电压有变化。
9. 1151智能压力变送器电磁干扰/射频干扰(EMI/RFI影响)
由20至1000MHz,场强达至30V/M时,
输出漂移小于±0.1%量程。
10. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。
11. 功能规格
测量范围:差压:0-1.3~6890KPa
12.静压:4、10、14MPa
可用本机量程和零点按钮调整,或用HART手操器远程调整,量程和零点连续可调。
13.零点正、负迁移
零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
14. 输出
数字、智能:
4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协议的上位机使用。
西仪测控产品服务热线:029-88248207 手机:15319454567 ,15609239685
QQ:59272972 联系人:罗小姐
一体式电磁流量计 一、概述 一体式电磁流量计是根据法拉第电磁感应定律制定,用来测量导电流体的体积流量。由于独特的特点,目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业,与计算机配套可实现系统控制。 一体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式电磁流量计,采用单片机嵌入式技术,实现数字励磁,同时在一体式电磁流量计上采用CAN现场总线,属国内首创,技术达到国内水平。 电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。 二、原理结构 电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具...

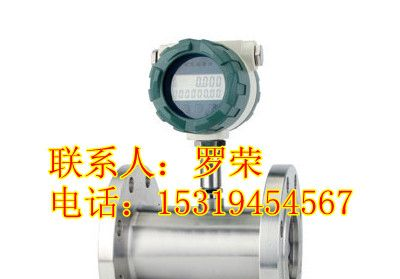

液体涡轮流量计 一、概述 涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。 该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲的形式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。 二、产品特点 n 高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R n 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计 n 输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强 ...
