加工定制导航仪晶振 308系列晶振 欲购从速
| 价 格： | 面议 | |
| 型号/规格： | 308系列 | |
| 品牌/商标： | SJ | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 |
产品详细描述：
系列： THLF-38
频率范围 f ：32.768kHz
30kHz to200kHz
频率偏差 △f/f： ±20ppm
温度系数 A： -0.04 X /10℃ Maximum
负载电容 CL： 12.5pF Available form 6.0pF to ∞
储存温度 TSTG： -20℃ to 70℃
工作温度 TOPR： -10℃ to 60℃ Standard
激励电平 MDL： 1.0μw
串联电阻 R1： 50ΩMax 32.768kHz.Other please see ESR table
动态电容 C1： 4.0fF Typical
静态电容 Co： 2.0pF Typical
绝缘电阻 IR ：500MΩ Min DC=100
老化率 △FA： ±5ppm Min
晶振好坏的测量：
晶振好坏的测量，时常让初学者挠头。晶振的个头比较小，但是在主板上起的作用不小，因此晶振的检测是主板维修非常重要的环节。如何判断检测晶振的好坏呢？
1.用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
2.用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围，可测量好的得到，一般在几十到几百PF
3.贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）
4.测试输出脚电压。一般正常情况下，大约是和DIP型，即贴片和插脚型 。
先说DIP：常用尺寸有HC-49U/T，HC-49S，UM-1，UM-5，这些都是MHZ单位的。
再说SMD：有0705，0603，0503，0302，这里面又分四个焊点和二个焊点的。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴先生
- 电话：0755-29236652
- 传真：0755-29236659
- 手机：13510566605
- QQ ：

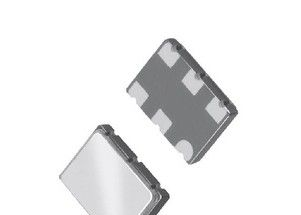

深圳厂家直销压电晶体-压电晶体晶振供应商 VCXO 7050系列
